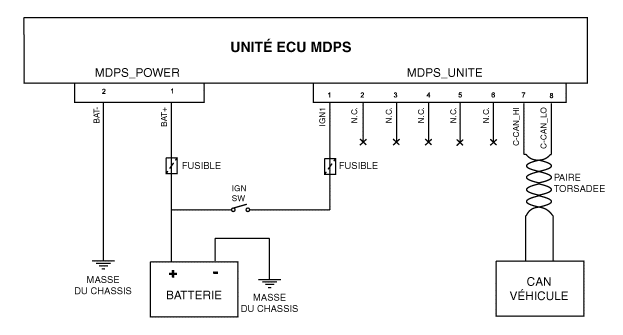

| Diagramme schématique |

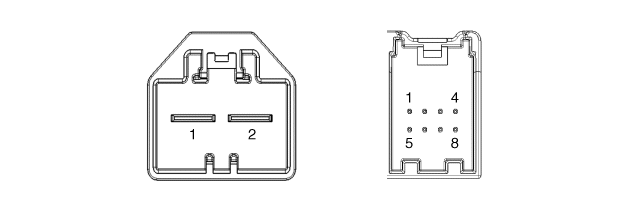

| FONCTION DE LA BORNE |

|
CONNECTEUR |
N° de BROCHE |
Nom de broche |
|
BATTERIE |
1 |
BATTERIE + |
|
2 |
MASSE |
|
|
Signal du véhicule |
1 |
Allumage |
|
2 |
- |
|
|
3 |
- |
|
|
4 |
- |
|
|
5 |
- |
|
|
6 |
- |
|
|
7 |
CAN Haut |
|
|
8 |
CAN Bas |
