Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Diagrammes schématiques

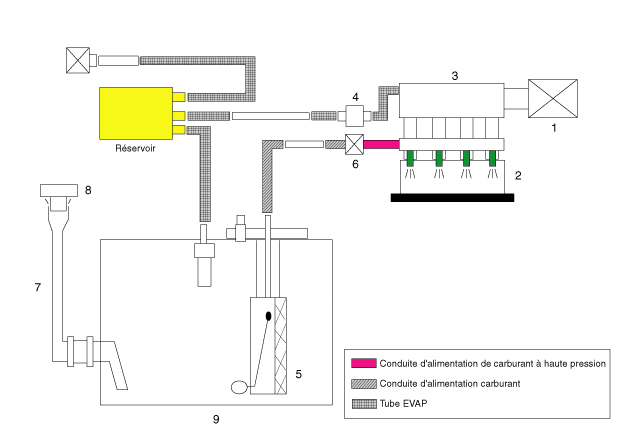

| DIAGRAMME SCHÉMATIQUE |
| 1. Filtre à air 2. Tuyau d’alimentation & injecteur 3. Moteur 4. Électrovanne de commande de purge (PCSV) 5. Pompe à carburant de haute pression |
6. Pompe à carburant à haute
pression 7. Goulot de remplissage de carburant 8. Bouchon de remplissage de carburant 9. Réservoir de carburant |
Réservoir
Le réservoir à charbon actif est rempli de charbon absorbant l'eau évaporée
dans le réservoir de carburant. La vapeur de carburant accumulée dans le réservoir
est aspirée dans le collecteur d'admission par l'ECM/PCM lorsque les conditions
appropriées sont requises.
ÉLECTROVANNE DE COMMANDE DE PURGE (PCSV)
La soupape de commande de purge (PCSV) est une électrovanne commandée par le
signal ECM/PCM et installée sur le passage du réservoir de charbon actif et
du collecteur d'admission.
Pour aspirer les vapeurs aborbées dans le collecteur d′admission, l′ECM/PCM
ouvrira le PCSV, sinon le passage est maintenu fermé.
Capuchon du tuyau de remplissage de carburant
Un système de détrompeur de serrage sur le bouchon fileté du réservoir de carburant
réduit les chances d'une installation incorrecte lors de la fermeture du réservoir.
Une fois que le joint du réservoir de carburant et que la bride de tuyauterie
de remplissage sont en contact, le détrompeur de serrage produit un cliquetis
sourd indiquant que le bouchon est bien mis en place.
Description et fonctionnement
Description
Le système de commande de l'évaporation de carburant évite le stockage de vapeur
de carburant dans le réservoir en l'évaporant dans l'atmosphère. Quand ...
Réservoir Procédures de réparation
DÉPOSE
1.
Retirez la pompe à carburant.
(Reportez-vous Système d'alimentation en carburant - "Pompe à carburant".)
2.
...
