Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Diagrammes schématiques

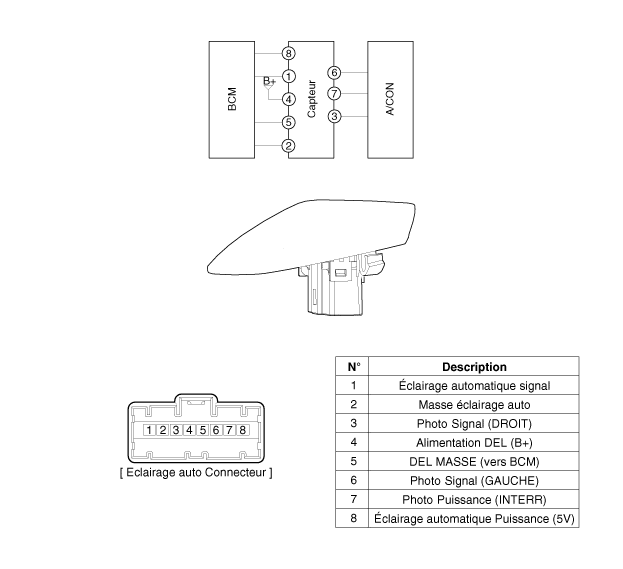

| Schéma du circuit |
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Capteur d'éclairage automatique
(option Europe)
2. Phares
3. Interrupteur d'éclairage (Auto)
4. Feux arrière
5 ...
À CAPTEUR d′éclairage automatique Procédures de réparation
Contrôle
Dans l'état CONTACT 1 ON lorsque le module de l'interrupteur à fonction multiple
détecte l'interrupteur d'éclairage automatique activé, la sortie du r ...
