| Schéma du circuit |
Diagrammes schématiques

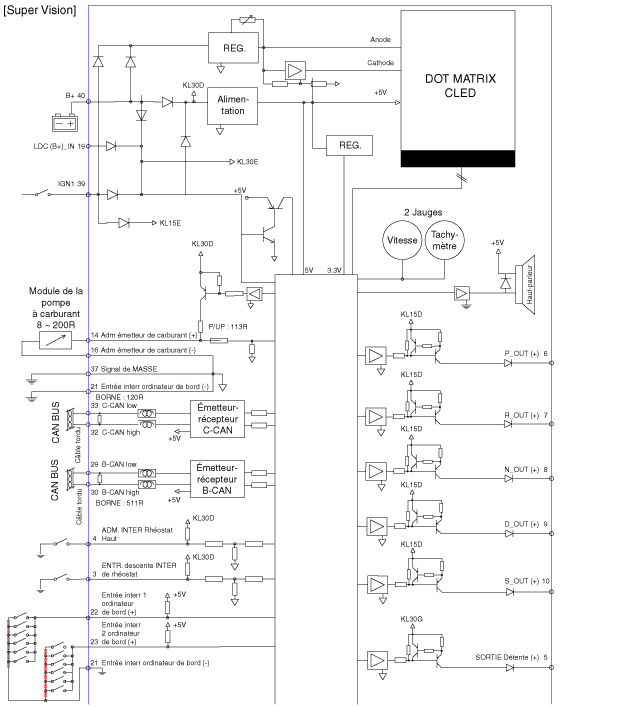

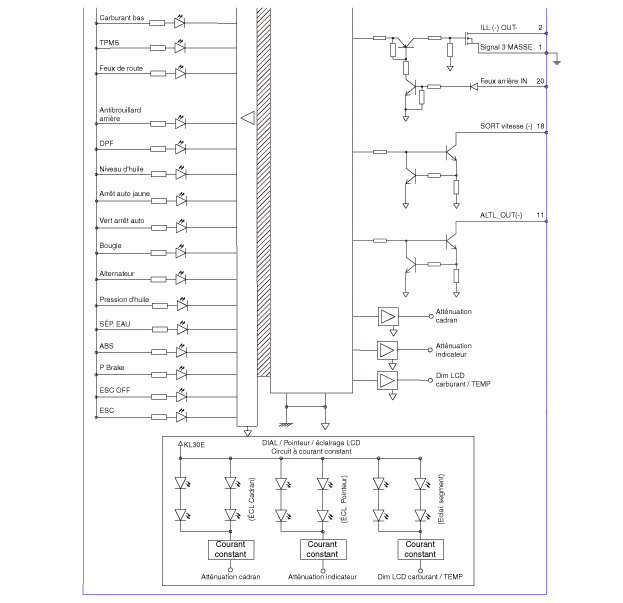

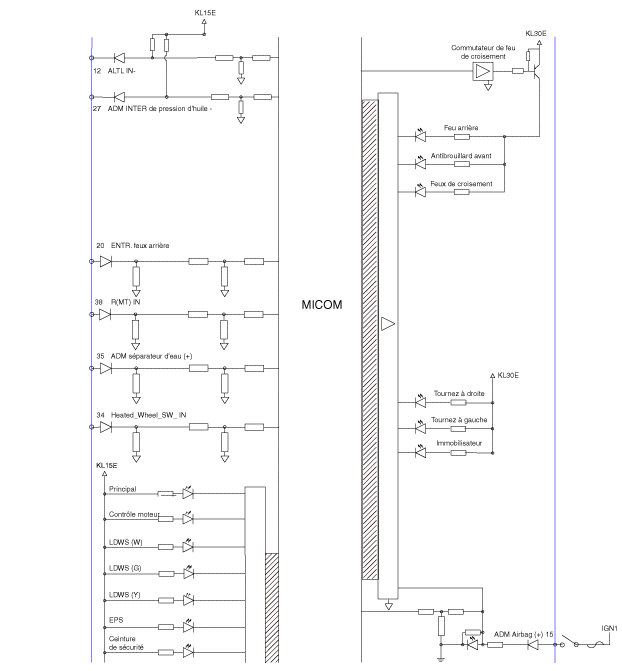

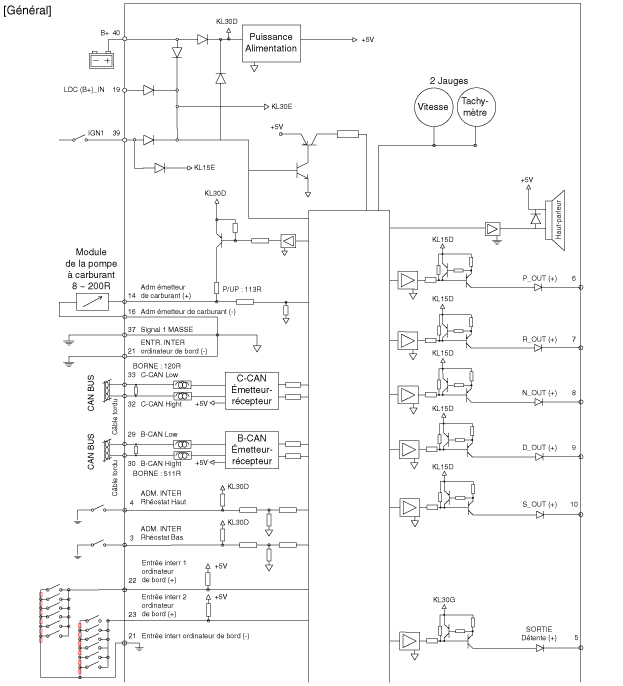

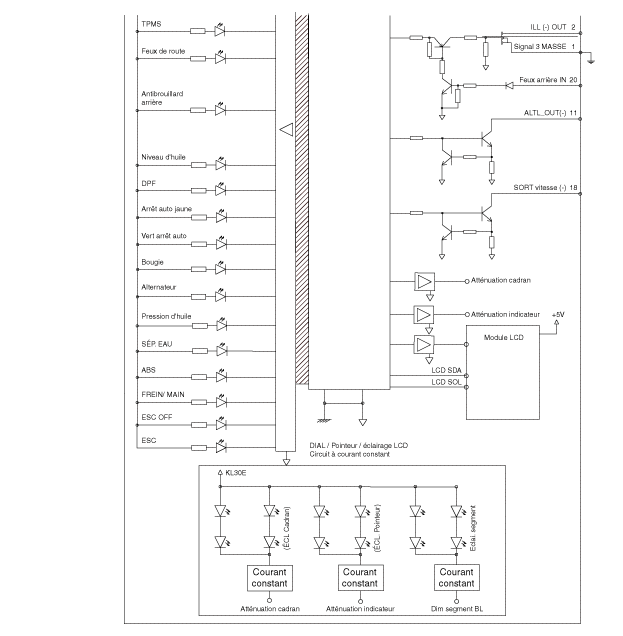

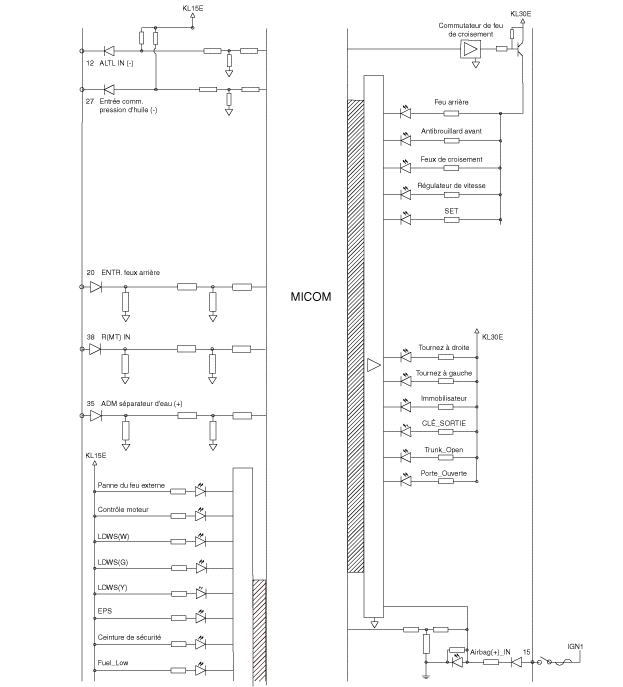

Schéma du circuit
...
Autres materiaux:
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
[Bloc de jonction du local moteur]
1. Bloc de jonction du local
moteur
2. Bloc de relais compartiment
moteur
[Bloc de jonction intérieure]
...
À CAPTEUR de position de l′arbre à cames (CMPS) Spécifications
À CAPTEUR de position de
l′arbre à cames (CMPS)
Élément
Spécification
Type
Type à effet Hall
Courant d'alimentation (mA)
5,6 ~ 10
Broche
3
...
