Contrôle

Auto-diagnostic avec GDS

Les défauts du système Clé smart peuvent être diagnostiqués rapidement avec le GDS. GDS actionne l'actionneur rapidement pour contrôler une valeur d'entrée/sortie et effectuer un auto-diagnostic.

Les trois caractéristiques suivantes sont un problème majeur dans le système CLÉ SMART.

1.	Problème à l'entrée du dispositif CLÉ SMART.

2.	Problème du dispositif CLÉ SMART.

3.	Problème en sortie du dispositif CLÉ SMART.

Les trois solutions de diagnostic suivantes sont la solution principale pour une majorité de problèmes.

4.	Problème en entrée du dispositif CLÉ SMART : diagnostic de l'interrupteur

5.	Problème du dispositif CLÉ SMART : diagnostic de communication

6.	Problème en Sortie du dispositif CLÉ SMART : diagnostic de l'antenne et de la sortie de l'interrupteur

Diagnostic du Interrupteur

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur, branchez GDS.

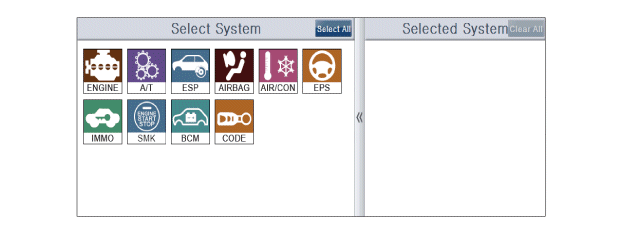

2.	Sélectionnez le modèle de véhicule et le système CLÉ SMART.

3.	Sélectionnez "dispositif CLÉ SMART".

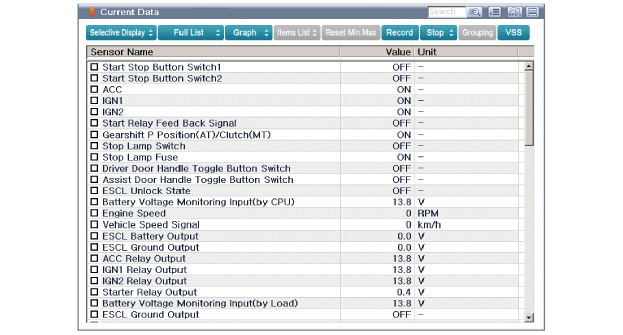

4.	Après ALL ON, sélectionnez "données courantes".

Vous pouvez voir l'état de chaque interrupteur sur le scanner après avoir connecté le processus "Données courantes".

Affichage	Description
Interrupteur à bascule avant gauche	ON : Le bouton poussoir est ON dans la poignée de la porte côté conducteur.
Interrupteur à bascule avant droit	ON : Le bouton poussoir est ON dans la poignée de la porte côté passager.
INTERR. COFFRE	ON : Bouton du coffre est ON.
Position Rapport P	ON : Levier de sélection de vitesse en position P.
ALL 1	ON : Interrupteur ALL en position ALL.
AUDIO	ON : Interrupteur ALL en position ACC.
Interrupteur bouton-poussoir	ON : Interrupteur du bouton poussoir ON.
Avertisseur Sonore Extérieur	ON : Avertisseur sonore ON.

Diagnostic de Communication Avec GDS (Auto Diagnostic)

1.	Diagnostic de communication contrôle que chaque composant relié fonctionne normalement.

2.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

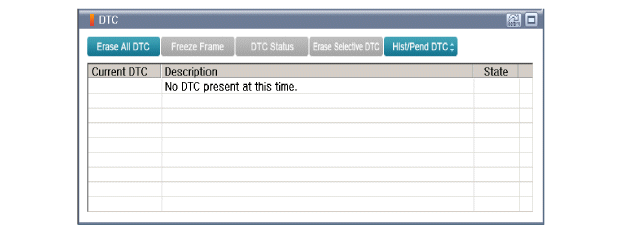

3.	Après ALL ON, choisissez "DTC".

Diagnostic d'actionnement de l'antenne

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

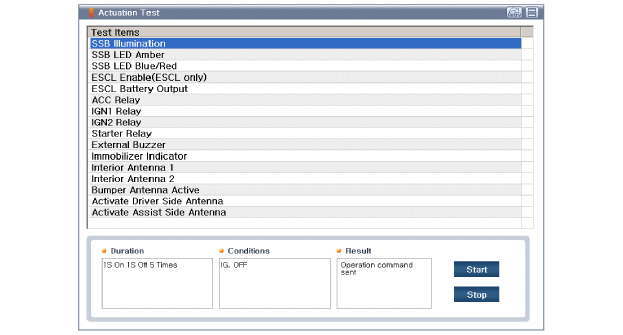

2.	Après ALL ON, sélectinnez "TEST D'ACTIVATION".

3.	Si la LED de la clé smart clignote, la clé smart est normale.

4.	Si la LED de la clé smart ne clignote pas, contrôlez la tension de la batterie de la clé smart.

Activation de l'Antenne

–	Antenne N° 1 INTÉRIEURE

–	Antenne N° 2 INTÉRIEURE

–	Antenne du coffre

–	PARE-CHOCS/Antenne

–	Antenne de la PORTE DU CONDUCTEUR

–	Antenne de la PORTE DU PASSAGER

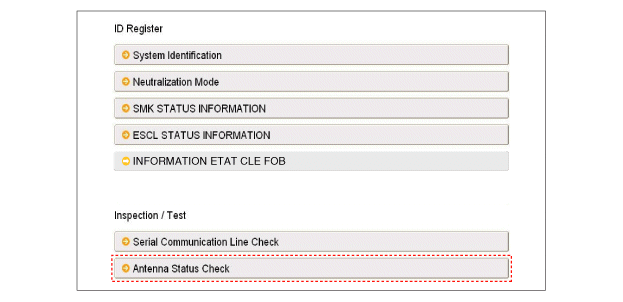

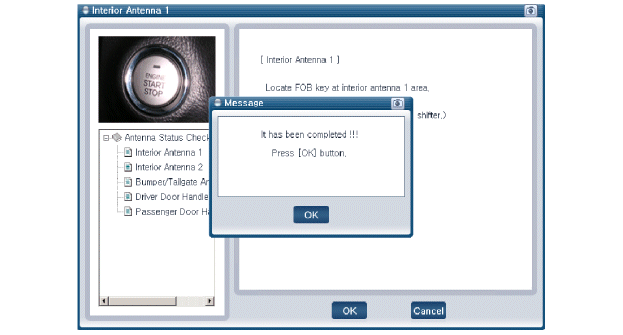

Contrôle de l'état de l'antenne

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

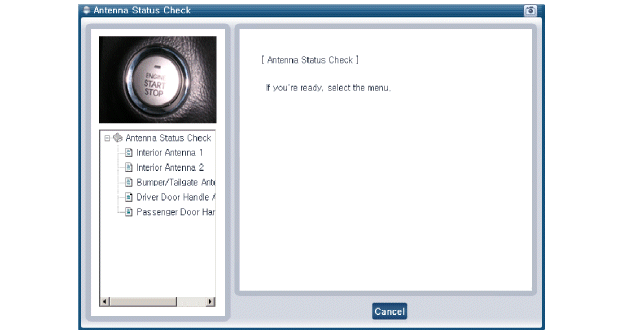

2.	Choisissez le "Contrôle de l'état de l'antenne"

3.	Après ALL ON, choisissez "Contrôle de l'état de l'antenne".

4.	Placez la clé smart près de l'antenne correspondante et faites fonctionner avec un GDS.

5.	Si la clé smart fonctionne normalement, l'antenne correspondant , la clé smart (transmission, réception) et le receveur extérieur sont normaux.

État de l'antenne

–	Antenne N° 1 INTÉRIEURE

–	Antenne N° 2 INTÉRIEURE

–	Antenne du coffre

–	PARE-CHOCS/Antenne

–	Antenne de la PORTE DU CONDUCTEUR

–	Antenne de la PORTE DU PASSAGER

Contrôle de l'état de communication sérielle

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

2.	Choisissez "Contrôle de la ligne de communication sérielle".

3.	Contrôlez la ligne de communication sérielle avec un GDS.

4.	Si la ligne de communication du récepteur fonctionne normalement, effectuez le "Contrôle de la ligne de communication ESCL".

5.	Si la clé smart fonctionne normalement, la communication du dispositif de la clé smart, le receveur extérieur et ESCL sont normaux.

Si la clé smart fonctionne anormalement, contrôlez les éléments suivants.

–	Déconnection ou non réponse de la ligne de communication du receveur extérieur.

–	Déconnection de la ligne de communication du receveur extérieur et connection à la masse.

–	Déconnexion ESCL ou pas de réponse

–	Déconnexion ESCL et connection à la masse

Contrôle d'Activation de l'Antenne Intérieure

1.	Placez la clé smart dans la zones de couverture suivante et contrôlez ALL ON.

2.	Si l'allumage est ON, l'antenne fonctionne normalement.

3.	Contrôlez le mode d'allumage de l'antenne intérieure.

4.	Placez la clé smart dans la zone de couverture suivante et activez l'antenne. Contrôlez que la LED de la clé smart clignote.

5.	Si la LED de la clé smart ne clignote pas, contrôlez l'antenne dans la zone de couverture.

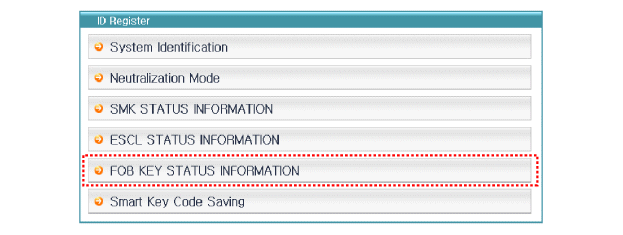

Contrôle de l'état de FOB

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

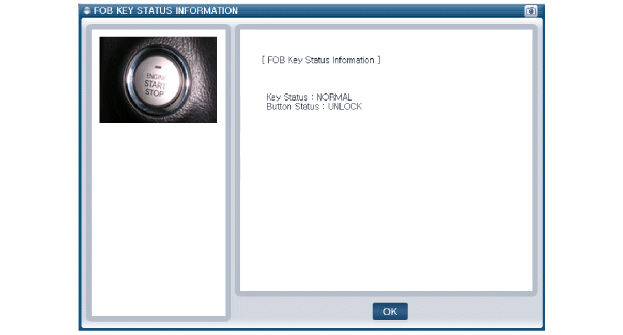

2.	Après ALL ON, choisissez "INFOS DE L'ÉTAT DE CLÉ FOB".

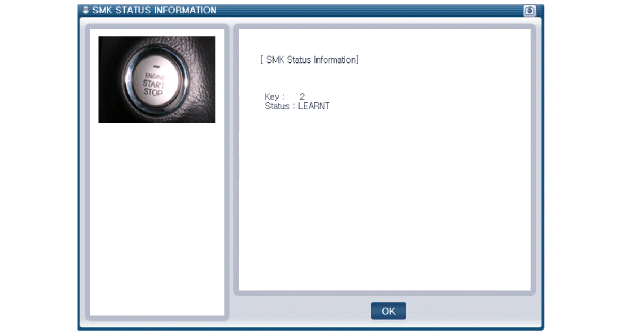

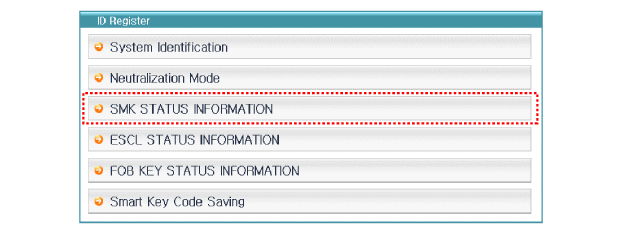

Contrôle de l'état de la clé smart

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

2.	Après ALL ON, choisissez "INFOS DE L'ÉTAT SMK".

Contrôle de l'état ESCL

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

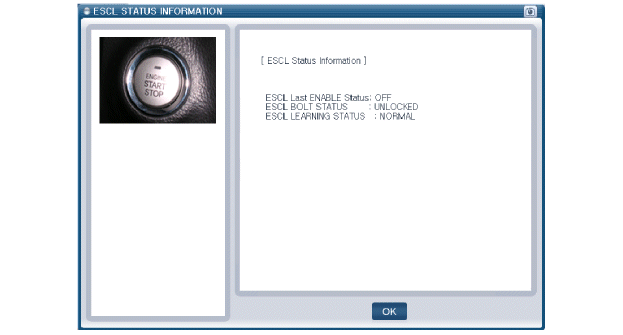

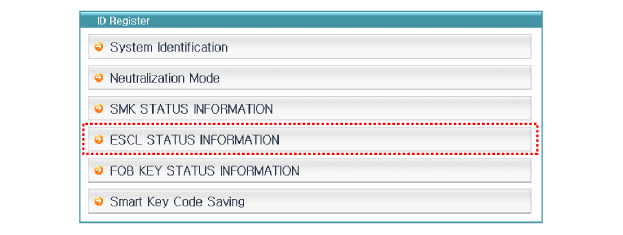

2.	Après ALL ON, choisissez "INFOS DE L'ÉTAT ESCL".

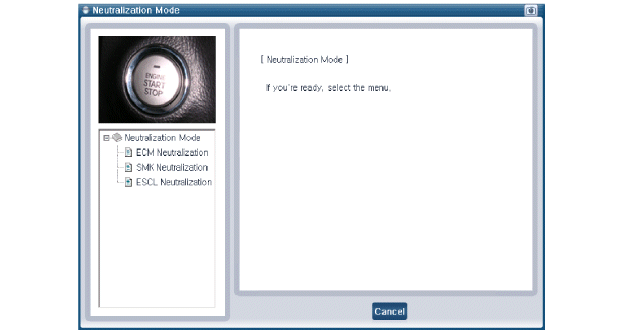

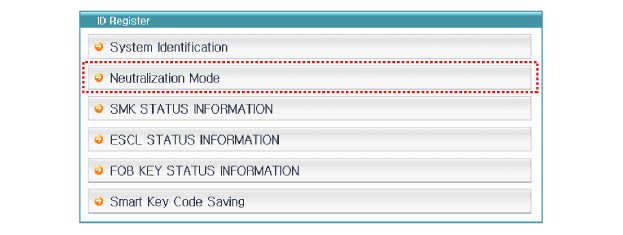

Contrôle de l'état de neutralisation

1.	Connectez le câble de GDS au connecteur de liaison de données dans le rembourrage inférieur anti-collision du côté du conducteur.

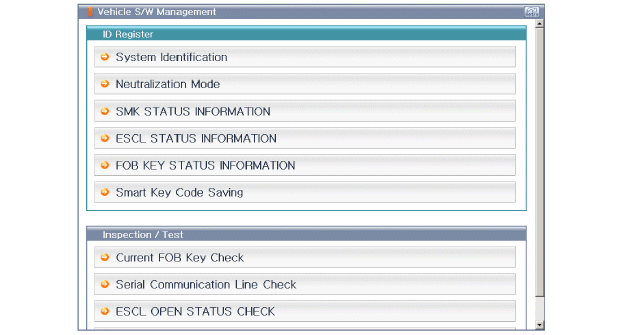

2.	Après ALL ON, choisissez "Mode neutralisation".

Liste de commutateur d'entrée

NON	NOM D′ÉLÉMENT	UNIT
1	SSB interrupteur 2	-
2	AUDIO	-
3	ALL1	-
4	Position Rapport 'P'	-
5	À interrupteur des freins	-
6	Bouton de verrouillage de porte AVG	-
7	Bouton de verrouillage de porte AVD	-
8	INTERRUPTEUR DU COUVERCLE DU COFFRE	-
9	Tension de la batterie	-
10	TENSION DE L′ALTERNATEUR	-
11	Témoin indicateur de CLÉ sortie	-
12	TÉMOIN DE L'IMMOBILISATEUR	-
13	Avertisseur Sonore Extérieur	-
14	Activation ESCL	-

Liste actionneur

NON	NOM D′ÉLÉMENT	État
1	Témoin indicateur immo	À interrupteur d′allumage "ON" Moteur arrêté
2	Avertisseur Sonore Extérieur	'Interrupteur d´allumage ON Moteur arrêté
3	Antenne N° 1 intérieure active	À interrupteur d′allumage "ON" Moteur arrêté
4	Antenne N° 2 intérieure active	À interrupteur d′allumage "ON" Moteur arrêté
5	Antenne du coffre active	À interrupteur d′allumage "ON" Moteur arrêté
6	Antenne du pare-chocs active	À interrupteur d′allumage "ON" Moteur arrêté
7	Antenne DRV_DR active	À interrupteur d′allumage "ON" Moteur arrêté
8	Antenne AST_DR active	À interrupteur d′allumage "ON" Moteur arrêté
