Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: Description et fonctionnement
État d'alarme antivol [état B/A]
État alarme
|
Description
|
DÉSARM
|
| 1) |
En état "DÉSARMÉ" pas de d'anti-démarrage du véhicule. Lorsque
la porte, le capot ou le hayon est ouvert, il n'y a pas d'alarme
ou de clignotement.
|
| 2) |
Si la batterie est déconnectée lorsque l'état n'est pas "ARMÉ/ATTENTE
ARMEMENT/ALARME/RÉARMEMENT", l'état d'alarme est placé sur "DÉSARMÉ".
|
|

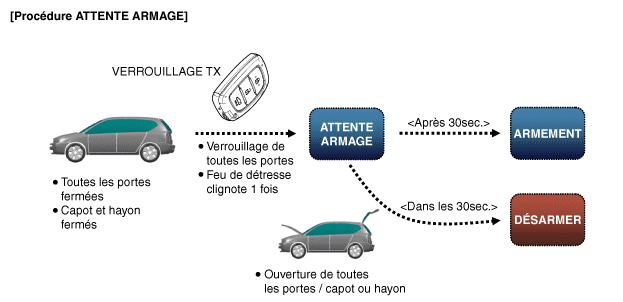

ATTENTE ARMEMENT
|
| 1) |
En état "ATTENTE ALARME", lorsque le minuteur "30 s" fonctionne,
si ce minuteur atteint "30 s", l'état passe à "ARMÉ".
|
| 2) |
Si la batterie est déconnectée lorsque l'état est "ATTENTE ARMEMENT",
l'état d'alarme est placé sur "ATTENTE ARMEMENT" et le minuteur
"30 s" est redémarré.
|
|
※ Remarque : Sur le système Smartkey, le verrouillage passif fonctionne de la
même manière
État alarme
|
Description
|

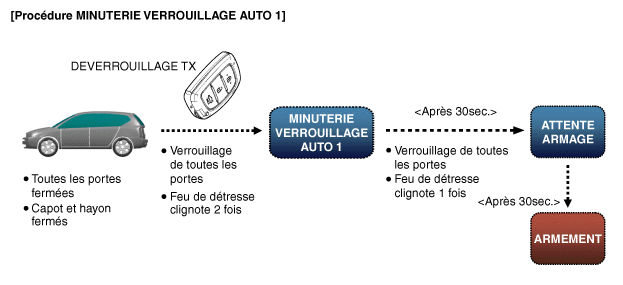

TEMPORISATEUR 1 DE VERROUILLAGE AUTO
|
| 1) |
La minuterie "30 secondes" fonctionne avec l'état "MINUTERIE
1 DE VERROUILLAGE AUTOMATIQUE". Si cette minuterie expire, l'instruction
de verrouillage auto est générée "Instruction de verrouillage".
|
| 2) |
Lorsque l'instruction de verrouillage est en cours et que toutes
les portes sont fermées et verrouillées, l'état d'alarme passe
de MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE à ATTENTE D'ARMEMENT
|
| 3) |
En état MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE, l'indicateur
de sécurité clignote. La minuterie "30 secondes" fonctionne
avec l'état "MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE". Si cette
minuterie expire, l'instruction de verrouillage auto est générée
"Instruction de verrouillage". Lorsque l'instruction de verrouillage
est en cours et que toutes les portes sont fermées et verrouillées,
l'état d'alarme passe de MINUTERIE 1 DE VERROUILLAGE AUTOMATIQUE
à ATTENTE D'ARMEMENT
|
|
※ Remarque : Sur le système Smartkey, le déverrouillage passif fonctionne de
la même manière
État alarme
|
Description
|

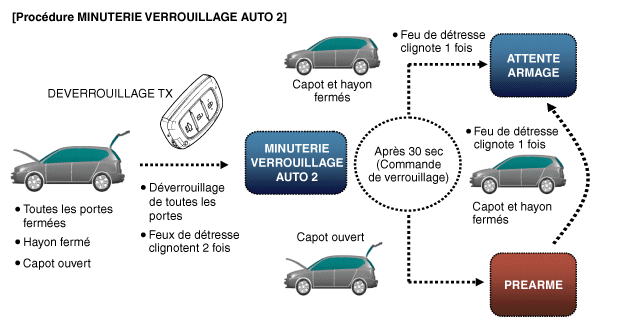

Temporisateur 2 verrouillage auto
|
| 1) |
En état MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE, lorsque le
minuteur 30 s est en cours, si le minuteur expire, l'instruction
de verrouillage auto est générée.
|
| 2) |
Toutes les portes sont verrouillées, le capot est fermé et le
hayon est fermé lorsque "instruction de verrouillage" fonctionne
et l'état d'alarme passe à MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE
lors de l'"instruction de verrouillage" générée avec l'ouverture
du capot.
|
| 3) |
Lorsque l'instruction de déverrouillage est en cours et que
toutes les portes sont fermées et le capot ouvert, l'état d'alarme
passe à "MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE".
|
|
※ Remarque : Sur le système Smartkey, le déverrouillage passif fonctionne de
la même manière
État alarme
|
Description
|

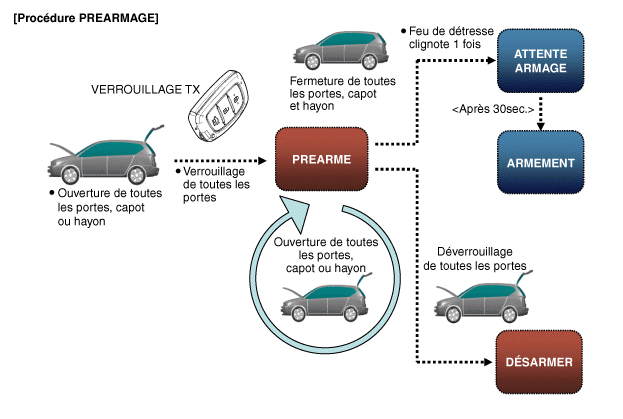

Pré-armé
|
| 1) |
L'état "PRÉARMEMENT" est utilisé lorsque l'utilisateur essaye
de passer à armement mais que les conditions préalables ne sont
pas satisfaites (Porte ouverte, hayon ouvert ou capot ouvert).
|
| 2) |
L'état d'alarme passe à "PRÉARMEMENT" lorsque l'instruction
de verrouillage TX se produit avec une porte ouverte, le capot
ou le hayon ouvert.
|
| 3) |
L'état d'alarme passe à "PRÉARMEMENT" lorsque le minuteur 30
s a expiré en "MINUTERIE 2 DE VERROUILLAGE AUTOMATIQUE" avec
capot ou hayon ouvert
|
| 4) |
L'état "PÉARMEMENT" passe à "ARMÉ" lorsque toutes les portes
sont fermées et verrouillées et que le capot et le hayon sont
fermés.
|
| 5) |
L'état "PRÉARMEMENT" passe à "DÉSARMEMENT" lorsqu'une porte
est déverrouillée
|
|
État alarme
|
Description
|
RÉARMEMENT
|
| 1) |
En état "RÉARMEMENT", si une intrusion est détectée, le son
et le clignotement redémarrent et l'état passe à "ALARME".
|
| 2) |
L'état d'alarme passe à "RÉARMEMENT" une fois l'expiration du
minuteur 27 s en état "ALARME" avec toutes les portes fermées
et verrouillées.
|
|
État alarme
|
Description
|

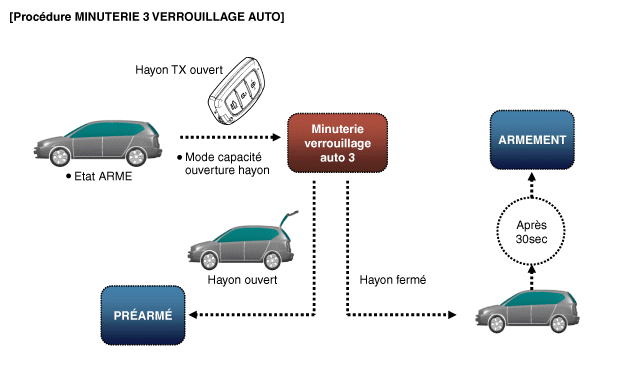

temporisateur 3 de verrouillage auto
|
| 1) |
L'état d'alarme passe à "MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE"
lors du fonctionnement de l'instruction de hayon TX.
|
| 2) |
L'état d'alarme passe de "MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE"
à "ATTENTE ARMEMENT" lorsque le minuteur 30 s a expiré avec
toutes les portes fermées et verrouillées.
|
| 3) |
L'état d'alarme passe à MINUTERIE 3 DE VERROUILLAGE AUTOMATIQUE
à "DÉSARMEMENT" lorsqu'une porte est ouverte.
|
| 4) |
La minuterie "30 secondes" fonctionne avec l'état "MINUTERIE
3 DE VERROUILLAGE AUTOMATIQUE". Si ce minuteur expire, l'état
passe par l'état "PRÉARMEMENT" avec le hayon ouvert.
|
|
État alarme
|
Description
|

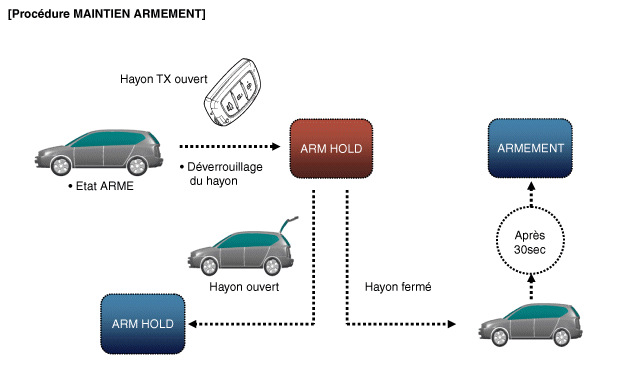

ARM MAINTENU
(Alarme de mise en attente: coffre)
※ Pas d'option PTL
|
| 1) |
Le mode ARM HOLD est semblable au mode de maintien d'alarme
du coffre pour les voitures actuelles.
|
| 2) |
Si le coffre est ouvert par un dispositif de commande à distance
(y compris la clé Smart) en mode ARM, le mode de mise en attente
est activé, dans lequel l'alarme de vol est maintenu pour le
coffre.
|
| 3) |
Tant que le coffre est ouvert, le mode HOLD ARM est maintenu.
|
| 4) |
Lorsque le coffre est fermé, la minuterie est activée pendant
30 secondes. Comme le mode ARM HOLD est activé pendant 30 secondes,
l'alarme d'antivol n'est pas émise même si le coffre est ouvert.
|
| 5) |
Le mode ARM est activé 30 secondes après la fermeture du coffre.
|
| 6) |
Même en mode ARM HOLD, la porte et le capot sont en mode ARM.
Ils émettent normalement une alarme normalement quand un vol
se produit.
|
| 7) |
L'indicateur de sécurité continue le clignotement pendant la
durée ARM HOLD.
|
|
※ Remarque 1 : ARM HOLD est une fonction qui maintient le mode ARM sur le coffre.
Il maintient le mode ARM sur la porte et le capot.
※ Remarque 2 : Lorsque vous utilisez la clé de contact pour ouvrir le coffre,
la fonction ARM HOLD fonctionne de la même manière, à condition que la fonction
"Alarme antivol clé porte" soit activée. Si elle est désactivée, ARM HOLD est
désactivé et l'utilisation de la clé pour ouvrir le coffre est considérée comme
un vol et l'alarme est déclenchée.
État alarme
|
Description
|
RÉARMEMENT
(Mode ARM est à nouveau activé)
|
| 1) |
Si la porte, le capot et le coffre sont fermés après l'arrêt
du mode ALARM, cela signifie que le mode ARM est à nouveau activé.
|
| 2) |
A ce moment l'état de l'actionneur (verrouillage/déverrouillage
porte) est négligé et le mode ARM est maintenu jusqu'à ce que
le signal de la télécommande soit reçu (mode ARM normal).
|
| 3) |
L'indicateur de sécurité continue le clignotement dans ce mode.
|
|
Réenclenchement
|
| 1) |
Lorsque la batterie est déposée en mode ALARM ou RE ARM, le
mode RESET est activé.
|
| 2) |
Lorsque la batterie est installée après RESET, l'alarme de vol
reprend. (au lieu de rester sortie, 27 secondes ON/10 secondes
OFF sortie trois fois
|
|
Autres fonctions de commande du système d'alarme contre le vol
Élément
|
Description
|
Désactivation 30 secondes CLÉ ON
(pas de clé Smart en option)
|
| 1) |
Pour les voitures sans clé Smart, une mise en attente de 30
secondes avec la clé de contact en mode ALARM désactive l'état
d'alarme contre le vol.
|
| 2) |
Même avant l'écoulement des 30 secondes, si le moteur est démarré
(tension borne "L" de l'alternateur est HI : envoyé par le module
du groupe d'instrument aux données CAN) , l'alarme contre le
vol est instantanément désactivée (pas de démarrage de contrôle
de proposition: Le système d'immobilisation est appliqué par
défaut et le démarrage du moteur par la clé d'immobilisation
enregistrée est autorisé pendant l'alarme.)
※ Sur un véhicule à clé Smart, l'alarme est désactivée immédiatement
après l'authentification de la clé Smart.
|
|
Lorsque le mode ARM est activé, l'ouverture du coffre et le déverrouillage
centralisé ne sont pas autorisés.
|
| 1) |
Du moment que la télécommande ou la clé Smart pour le verrouillage
de toutes les portes sont activées et que le mode en attente
ARM (ARM WAIT) est activé, le commutateur de déverrouillage
centralisé des portes, le commutateur de déverrouillage de coffre
à l'intérieur ou DDM & SMA (commutateurs des vitres électriques
des sièges du conducteur et du passager) sont désactivés. (prévention
contre le vol)
※ Cette fonction fonctionnement de la même manière en modes
ARM WAIT, ARM, ALARM et RE ARM.
|
|
EMPLACEMENT DES COMPOSANTS
1. Interrupteur de capot
2. Avertisseur antivol
3. Antenne RF et BCM
4. Commutateur d'ouverture du hayon
5. Interrupteur de la p ...
