Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: Couvercle et disque d'embrayage Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système d'embrayage / Système d'embrayage / Couvercle et disque d'embrayage Composants et emplacement des composants

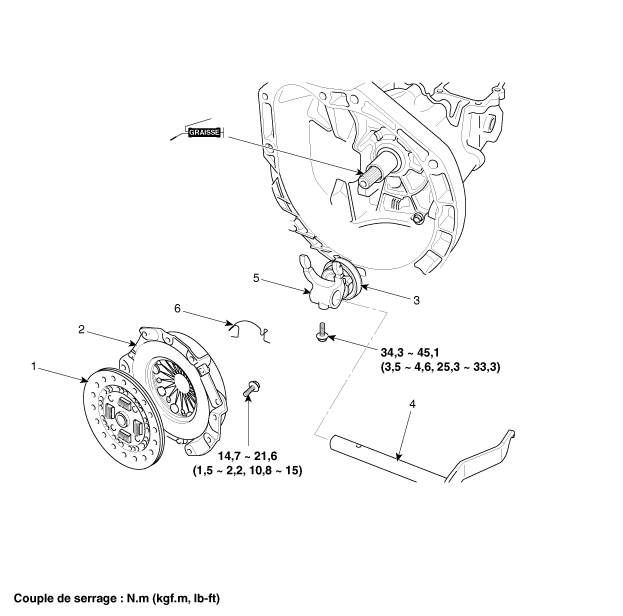

| Composants (1) |
| 1. Disque d’embrayage 2. Couvercle d’embrayage 3. Roulement de débrayage |
4. Ensemble du levier de débrayage 5. Fourchette de débrayage 6. Clip de retour |

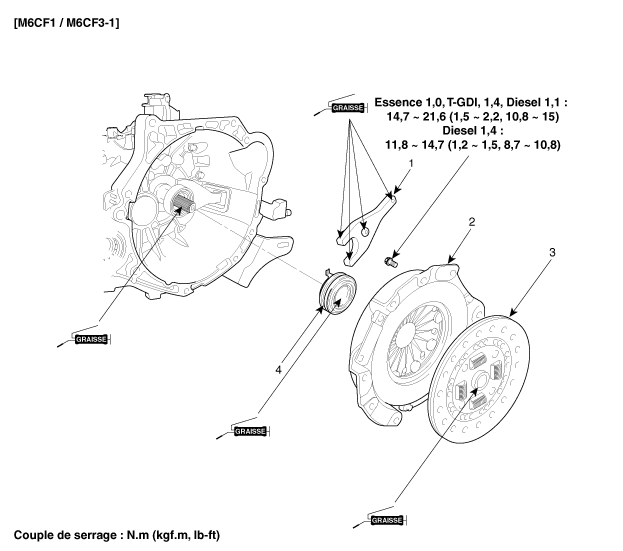

| COMPOSANTS (2) |
| 1. Fourchette de débrayage 2. Couvercle d’embrayage |
3. Ensemble du disque d’embrayage 4. Roulement de débrayage |
Couvercle et disque d'embrayage Procédures de réparation
DÉPOSE
1.
Déposez l'ensemble de la boîte de vitesse.
(Reportez-vous au système de transmission manuelle - "Transmission manuelle")
...
