Hyundai i-20 (GB) 2014-2023 Revue Technique Automobile: Condenseur Procédures de réparation

Hyundai i-20 (GB) 2014-2023 Revue Technique Automobile / Chauffage, Ventilation et Climatiseur / SYSTÈME DE CLIMATISATION / Condenseur Procédures de réparation

Contrôle

1.	Vérifier les ailettes du condenseur pour s'assurer qu'elles ne sont ni obstruées ni endommagées. Si elles sont obstruées, les nettoyer avec de l′eau et les soumettre à un flux d′air comprimé. Si elles sont courbées, les courber légèrement dans l′autre sens à l′aide d′un tournevis ou de pinces.

2.	Vérifiez que les raccordements du condensateur ne fuient pas et les réparer ou les remplacer, si nécessaire.

REMPLACEMENT

1.	Récupérez le réfrigérant avec un système de récupération/recyclage/charge.

2.	Débranchez la borne négative (-) de la batterie.

3.	Enlever le pare-chocs avant. (Reportez-vous à Carrosserie - "Capot du pare-chocs avant")

4.	Enlevez les phares. (Reportez-vous au système électrique de carrosserie - "Phares".)

5.	Déposez l'ensemble de l'attache de capot. (Voir Carrosserie - "Loquet du capot")

6.	Desserrez les boulons, les clips de fixation, puis déposez le couvercle supérieur du pare-chocs avant (A).

7.	Desserrez les boulons de fixation et retirez ensuite le bouclier d'admission (A).

8.	Desserrez les boulons de fixation et retirez ensuite le goulot de remplissage du radiateur (A).

9.	Déposez le support de fixation du radiateur (A).

10.	Déposez le couvercle supérieur de radiateur (A).

11.	Déposez la protection à air latérale (A) en la tirant vers le haut.

12.	Déposez les 2 écrous puis débranchez la conduite de refoulement (A) et la conduite de liquide (B) du condensateur.

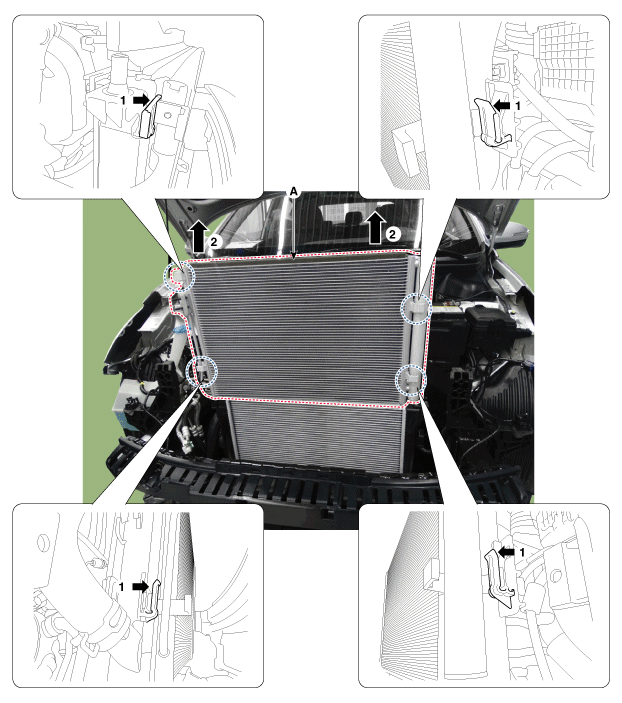

13.	Déposez le condensateur (A) du radiateur.

14.

Pour la pose, suivez la procédure inverse de la dépose.

•	Si vous installez un nouveau condensateur, ajoutez de l'huile réfrigérante.

•	Remplacer les joints toriques de chaque raccord par des pièces neuves et les enduire d′une mince couche d′huile frigorigène avant de les installer. Afin d′éviter les fuites, s'assurer d′utiliser des joints toriques conçus pour le fluide frigorigène R-134a.

•	Veillez à ne pas endommager les ailettes du radiateur et du condensateur lorsque vous montez le condensateur.

•	Chargez le système, puis testez ses performances.
