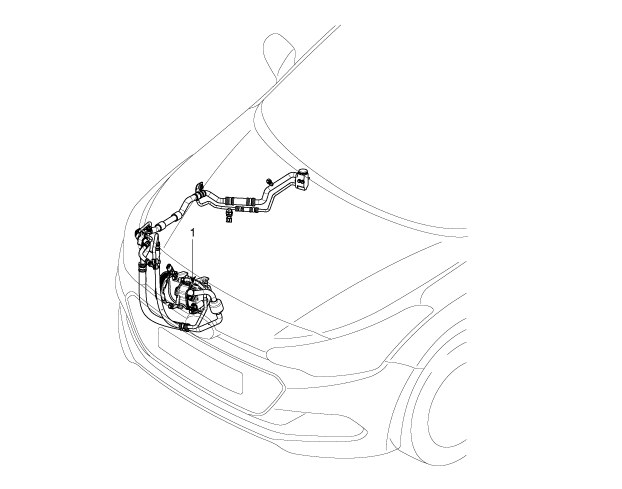

| emplacement des composants |

| 1. Compresseur |
| COMPOSANTS |

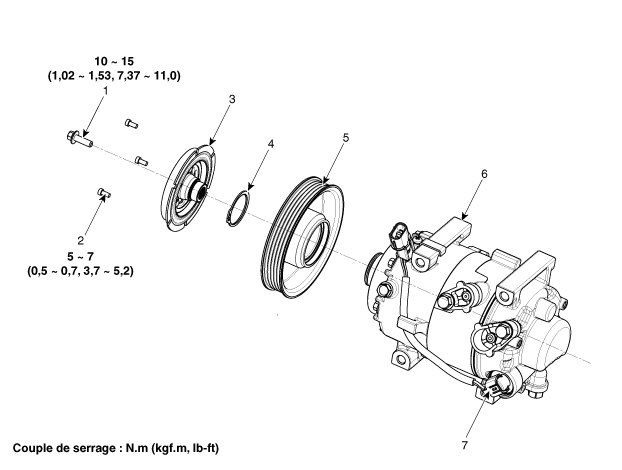

| [Moteur Kappa] |

| 1. Boulon d'embrayage 2. Boulon limiteur 3. Ensemble du moyeu et du limiteur 4. Bague élastique |
5. Poulie 6. Compresseur 7. Soupape de commande électrique (ECV) |

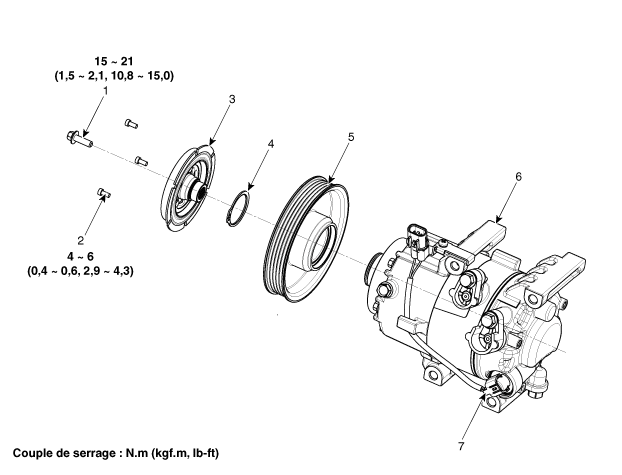

| [Moteur U2] |

| 1. Boulon d'embrayage 2. Boulon limiteur 3. Ensemble du moyeu et du limiteur 4. Bague élastique |
5. Poulie 6. Compresseur 7. Soupape de commande électrique (ECV) |
COMPRESSEUR Description et fonctionnement
COMPRESSEUR Procédures de réparationÀ CAPTEUR D′IMPACT LATÉRAL (SIS) Description et fonctionnement
Description
•
Les capteurs d'impact latéral (SIS), installés sur la partie centrale
des modules de porte avant gauche et droit et les montaux centraux gauche
et droit, détectent l'impact latéral en cas de collision.
•
...
Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
FONCTION DE LA BORNE
Borne du connecteur
Spécification
NON
Description
MAX
MIN
13
Masse pour le moteur de la pompe
39A
...
