Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Retenue / Composants et emplacement des composants
| emplacement des composants |

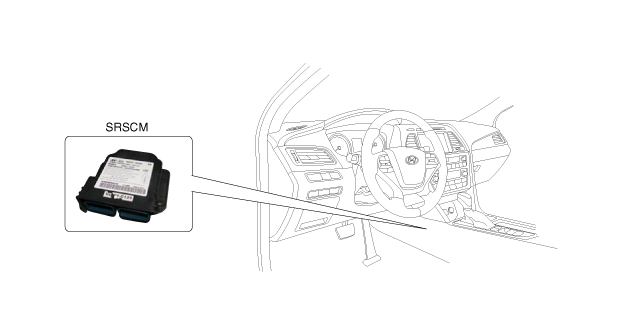

| À module de COMMANDE DU SYSTÈME DE RETENUE SUPPLÉMENTAIRE (SRSCM) |

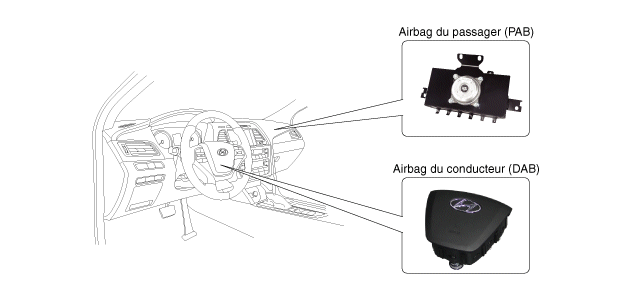

| AIRBAG DU CONDUCTEUR (DAB) / AIRBAG DU PASSAGER (PAB) |

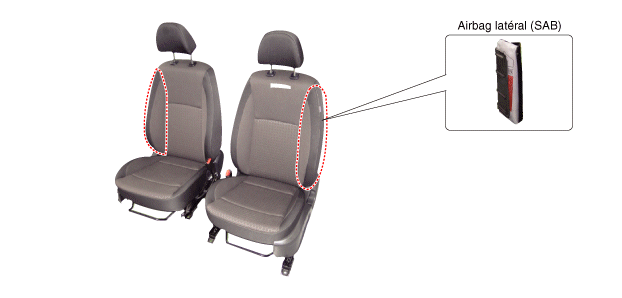

| airbag latéral (SAB) |

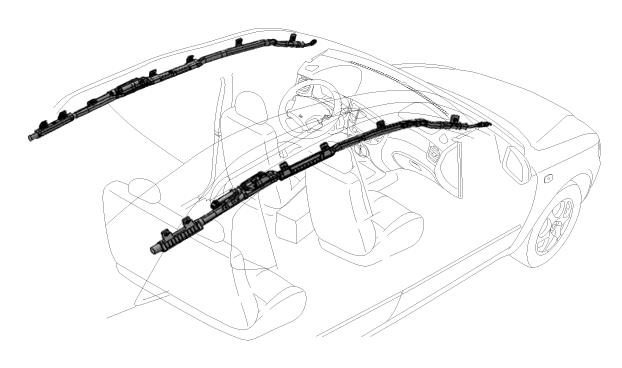

| AIRBAG RIDEAU (CAB) |

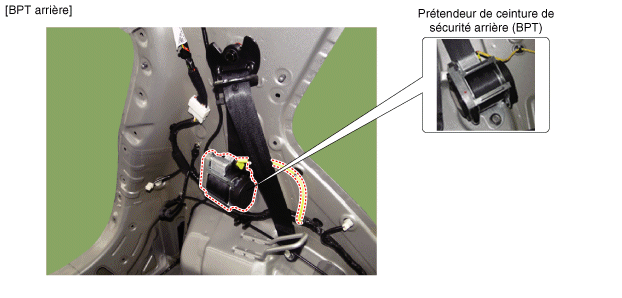

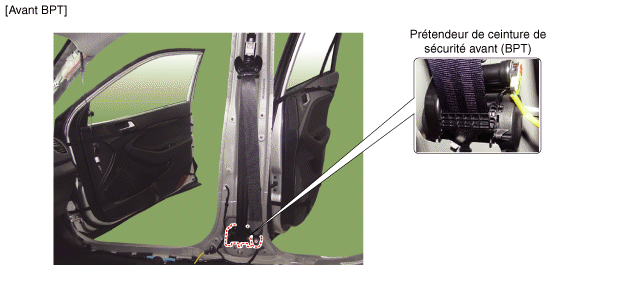

| PRÉTENDEUR DE CEINTURE DE SÉCURIT (BPT) |

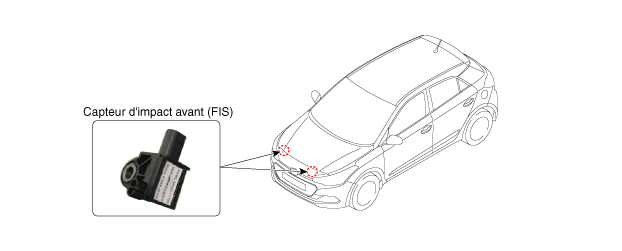

| À CAPTEUR D′IMPACT AVANT (FIS) |

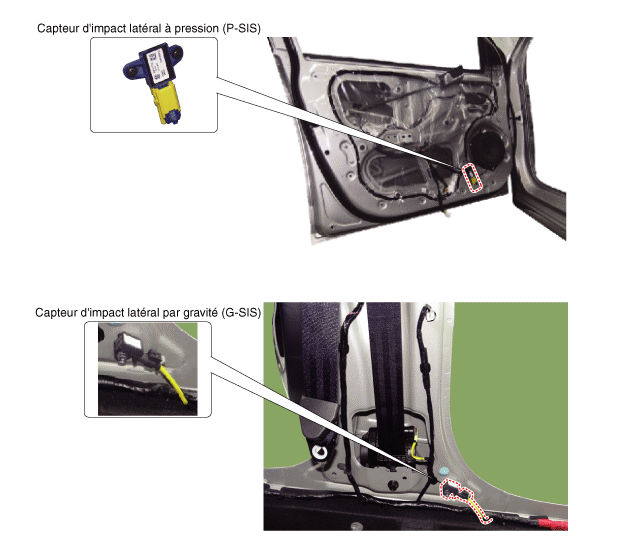

| À CAPTEUR D′IMPACT LATÉRAL (SIS) |
Procédures de réparation
REMPLACEMENT DU COMPOSANT
APRÈS DÉPLOIEMENT
Avant de réparer les SRS, vérifiez les DTC en utilisant le G ...
SRSCM
...
