| EMPLACEMENT DES COMPOSANTS |

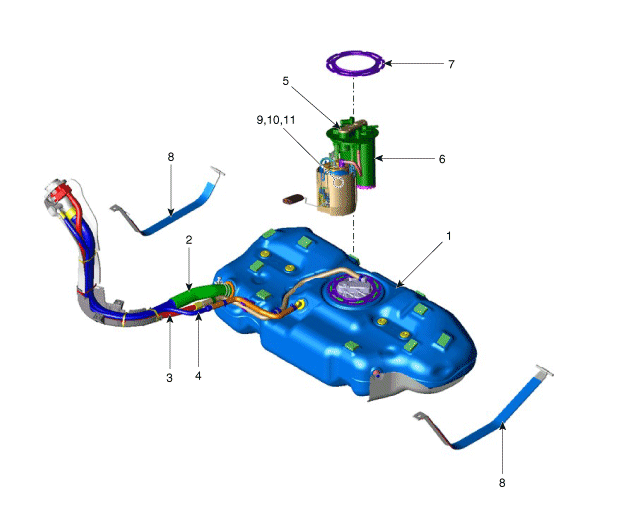

| [Réservoir de carburant] |
| 1. RESERVOIR CARBURANT 2. Flexible de remplissage de carburant 3. Flexible d’évent 4. Flexible de mise à niveau 5. Pompe à carburant 6. Canister |
7. Bague de serrage de la pompe
à carburant 8. Bande du réservoir à carburant 9. Pompe filtre à carburant 10. Régulateur de pression du carburant 11. Émetteur carburant |
| [Pompe à carburant] |

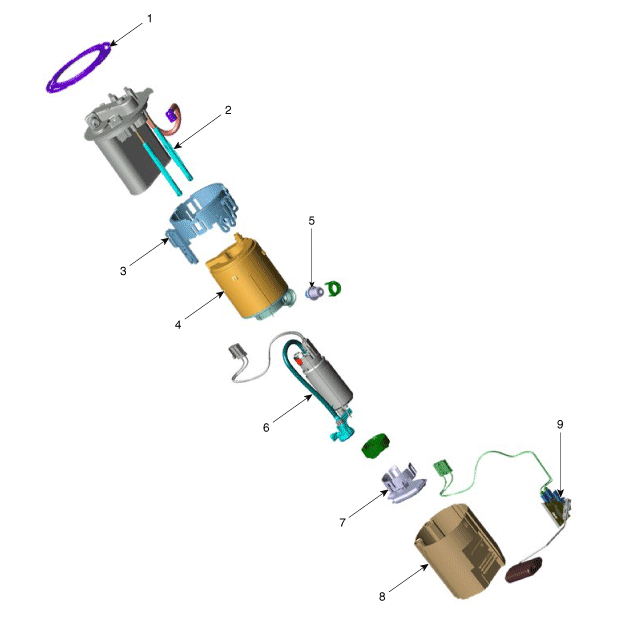

| 1. Bague de serrage de la pompe
à carburant 2. Ensemble de la tête 3. Plaque de filtre de la pompe à carburant 4. Filtre à carburant 5. Régulateur de pression du carburant |
6. Moteur pompe à carburant 7. Préfiltre 8. Chapeau de réservoir 9. Module de la pompe à carburant |
Procédures de réparation
