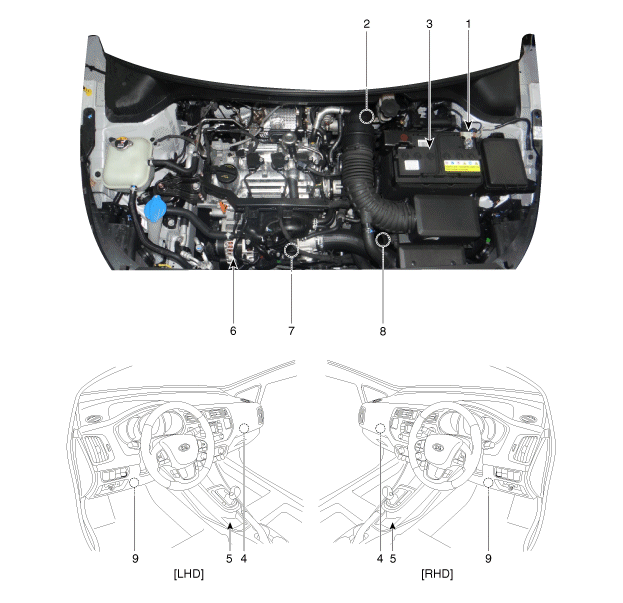

emplacement des composants |
1. Capteur de batterie 2. Capteur de dépression du servofrein (BBVPS) 3. Batterie AGM 4. Convertisseur CC/CC 5. Interrupteur ISG OFF 6. Alternateur |
7. Démarreur 8. Interrupteur point mort 9. Interrupteur d'embrayage 10. Interrupteur de portière 11. Interrupteur de la ceinture de sécurité 12. Interrupteur de capot |
1 . Capteur de batterie 3 . Batterie AGM |
2 . Capteur de dépression du servofrein (BBVPS) |
|
|
4 . Convertisseur DC/DC |
5. Interrupteur ISG OFF |
|
|
6. Alternateur |
7. Démarreur |
|
|
8. Interrupteur point mort |
9. Interrupteur d'embrayage |
|
|
10. Interrupteur de portière |
11. Interrupteur de la ceinture de sécurité |
|
|
12. Interrupteur de capot |
|
|
