Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique du moteur / Système de charge / Composants et emplacement des composants

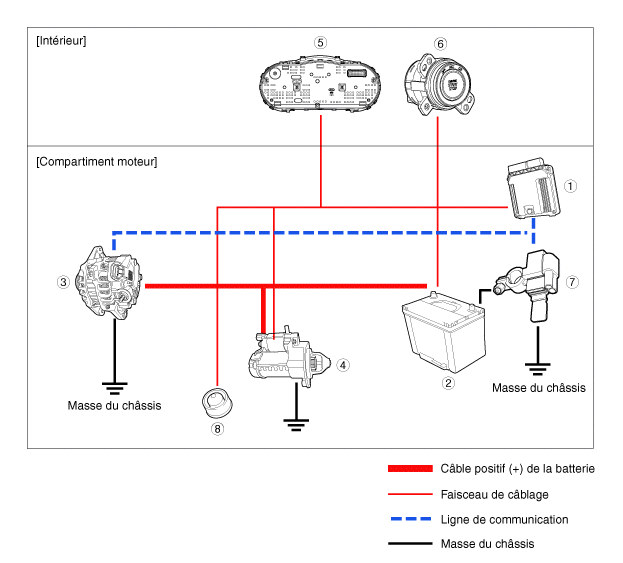

| COMPOSANTS |
● ECM
- Batterie
③ Alternateur
④ Démarreur
● Groupe d’instruments
⑥ Commutateur d'allumage ou bouton départ/arrêt
⑦ Capteur de batterie
* Interrupteur du capot
Description et fonctionnement
Description
Le système de charge est constitué d'une batterie, d'un alternateur comprenant
un régulateur intégré, ainsi que d'un câble et d'un voyant d'ind ...
