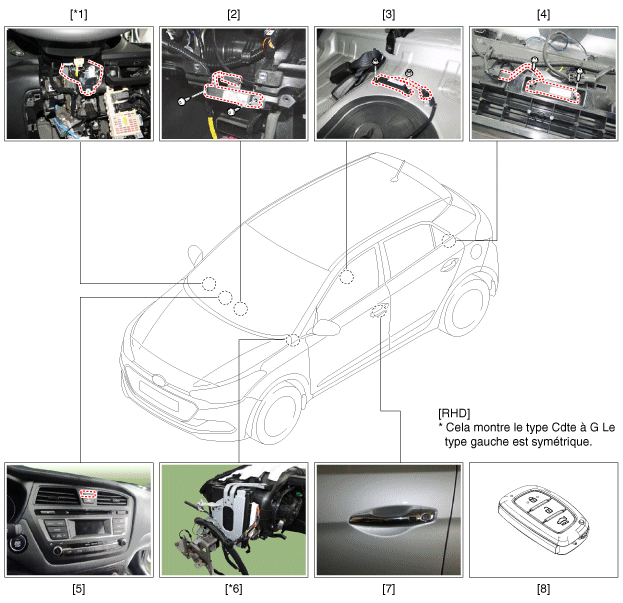

| EMPLACEMENT DES COMPOSANTS |

| 1. Verrouillage de la Colonne
de Direction Électronique (ESCL) 2. Antenne intérieure 1 3. Antenne intérieure 2 4. Antenne pare-chocs |
5. Bouton Marche/Arrêt (SSB) 6. Unité clé Smart 7. Poignée de porte et antenne de porte 8. Touche FOB |
Diagrammes schématiquesSoufflet du BJ Composants et emplacement des composants
Composants (1)
1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ
5. Bande de l’amortisseur dynamique
6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ
9. Pare-poussière TJ
...
À CAPTEUR TPMS Description et fonctionnement
État de configuration
1.
État de conduite
Les transmissions du capteur ont lieu toutes les minutes et la pression
est mesurée toutes les 15 secondes.
2.
Etat stationnaire
Les transmissions du capteur n'ont pas ...
