| EMPLACEMENT DES COMPOSANTS |

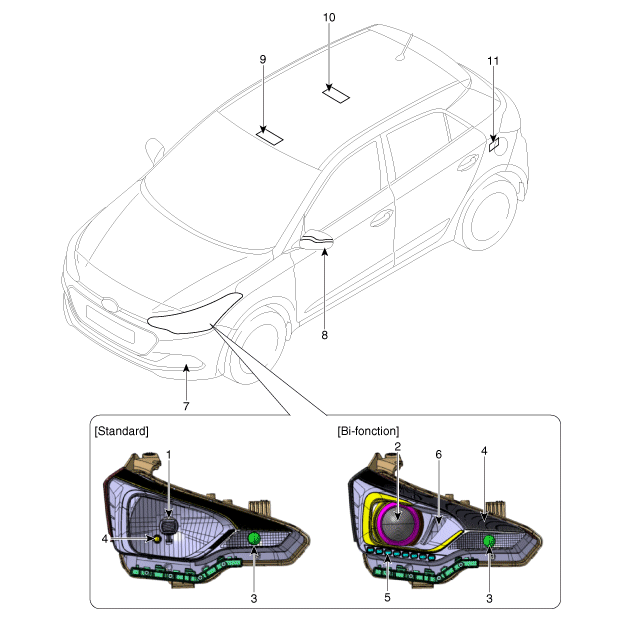

| 1. Phare (bas/haut) 2. Phare avant (bas/haut, BI_Fonction) 3. Clignotant 4. Feux de position 5. Feux de jour (DRL) 6. Phares tournants statiques (SBL) |
7. Feux anti-brouillard 8. Clignotant (rétroviseur de porte) 9. Lampe de lecture 10. Lampe de l'habitacle 11. Lampe du coffre à bagages |

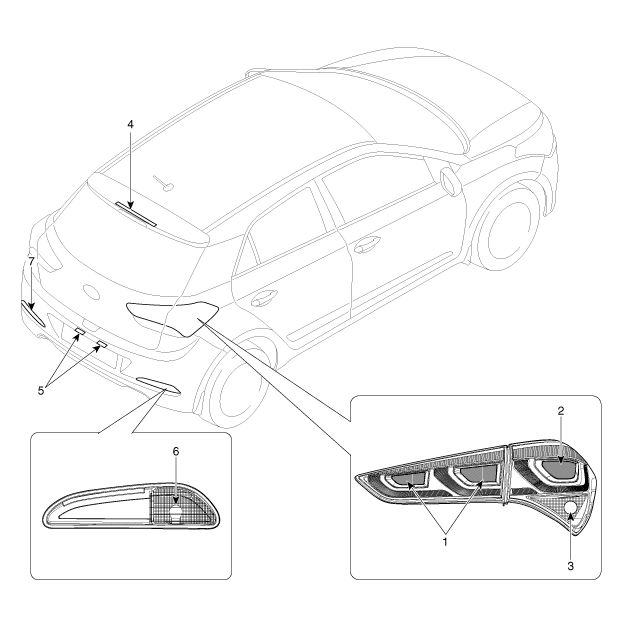

| 1. Feux arrière 2. Feu d’arrêt/arrière 3. Clignotant 4. Feu de stop en hauteur |
5. Feu de la plaque minéralogique 6. Feux de recul 7. Feu antibrouillard arrière |
Spécifications
Spécification
Élément
Type
Puissance des ampoules (W)
AVANT
Phare
Feux de croisement/feux de route (stan ...
À phareS Composants et emplacement des composants
composant
[STANDARD]
1. Lentilles de phare et bloc
de logement
2. ampoule des clignotants
3. Actionneur de correction de la portée d’éclairement ...
