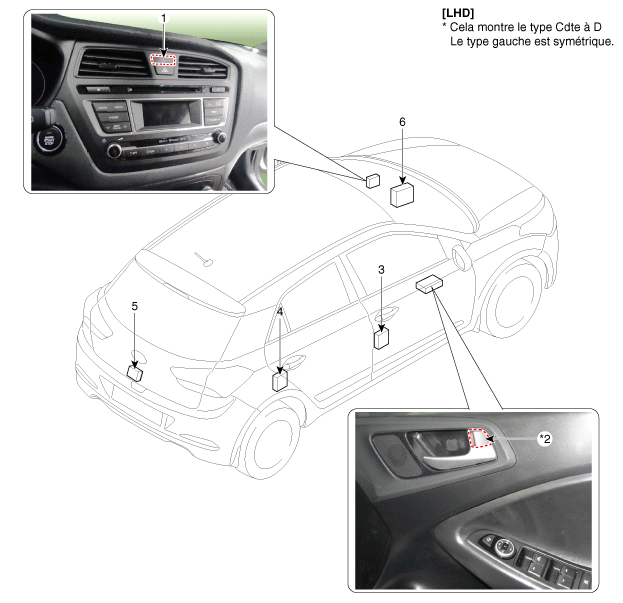

EMPLACEMENT DES COMPOSANTS |
1. Interrupteur principal de
la vitre électrique conducteur 2. Interrupteur de verrouillage des portières 3. Actionneur du verrouillage de la porte avant |
4. Actionneur de verrouillage
de la portière arrière 5. Serrure du hayon 6. Module de commande de la carosserie (BCM) |
Unité audio Composants et emplacement des composants
COMPOSANTS
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
NON
CONNECTEUR A
CONNECTEUR B
1
Haut-parleur arrière gauche (-)
CAN Haut
2
Haut-parleur avant gauche (-)
...
Composants et emplacement des composants
COMPOSANTS
1. Recouvrement du pare-chocs
arrière
2. Support latéral du pare-chocs arrière [G]
3. Support latéral du pare-chocs
arrière [D]
...
