Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Composants et emplacement des composants

Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique de carrosserie / Témoins et jauges / Groupe d'instruments / Composants et emplacement des composants

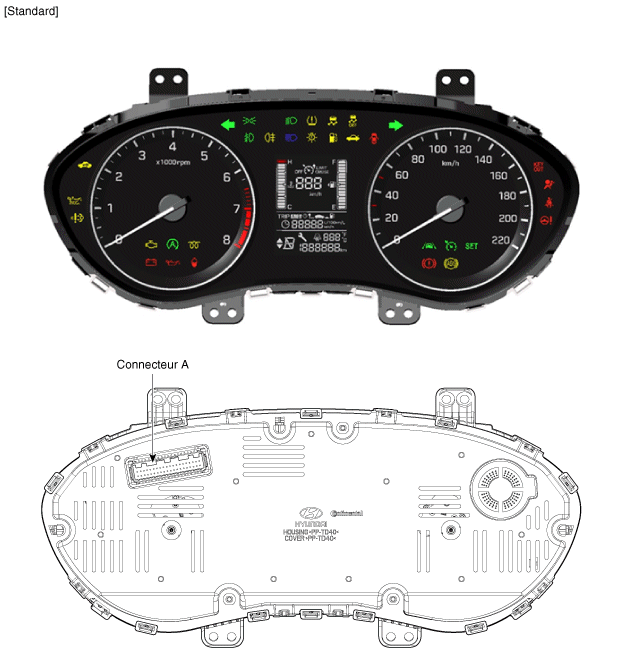

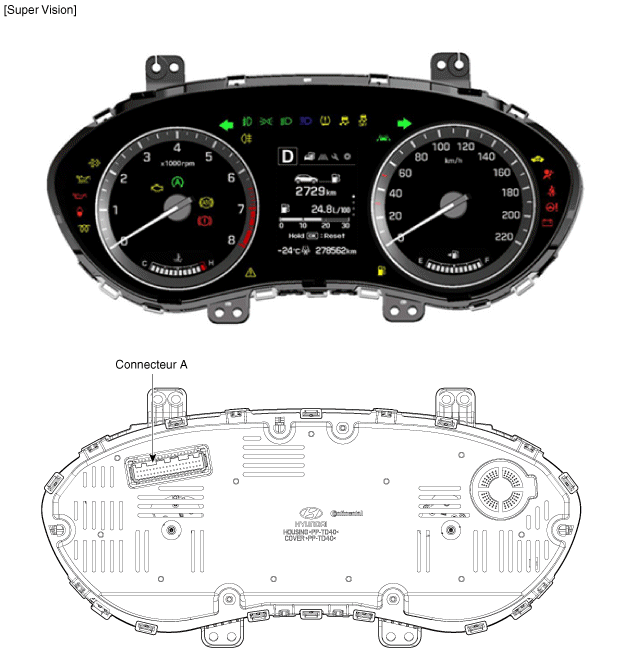

COMPOSANTS

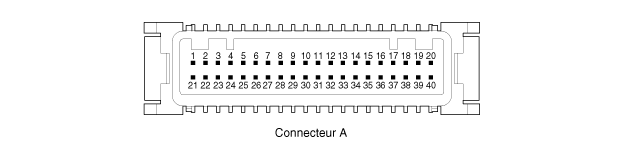

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

NON	Description	NON	Description
1	masse	21	Entrée interrupteur journalier (-)
2	ÉCLAIRAGE (-)	22	Entrée interrupteur journalier (-)
3	Entrée (basse) interrupteur rhéostat	23	Entrée interrupteur compteur journalier 2 (+)
4	Entrée (haute) interrupteur rhéostat	24	-
5	DÉTENTE	25	-
6	AT (Position 'P')	26	-
7	AT (position 'R')	27	Commutateur de pression d'huile_entrée (essence seulement)
8	AT (position 'N')	28	-
9	AT (position 'D')	29	Carrosserie-CAN (bas)
10	AT (Position 'S')	30	Carrosserie-CAN (haut)
11	Sortie de l'alternateur	31	-
12	Alternateur entrée	32	CAN châssis (HAUT)
13	-	33	CAN châssis (BAS)
14	Entrée de l'émetteur de carburant (-)	34	Adm LDC (B+)
15	AIRBAG (+)_entrée	35	Séparateur d'eau_entrée (Diesel seulement)
16	Entrée de l'émetteur de carburant (-)	36	-
17	-	37	masse
18	Sortie vitesse	38	TM (position 'R')
19	Adm LDC (B+)	39	ALL 1
20	Feu arrière_éclairage (+)	40	BATT (+)
