Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système électrique de carrosserie / À interrupteur multifonctions / Composants et emplacement des composants

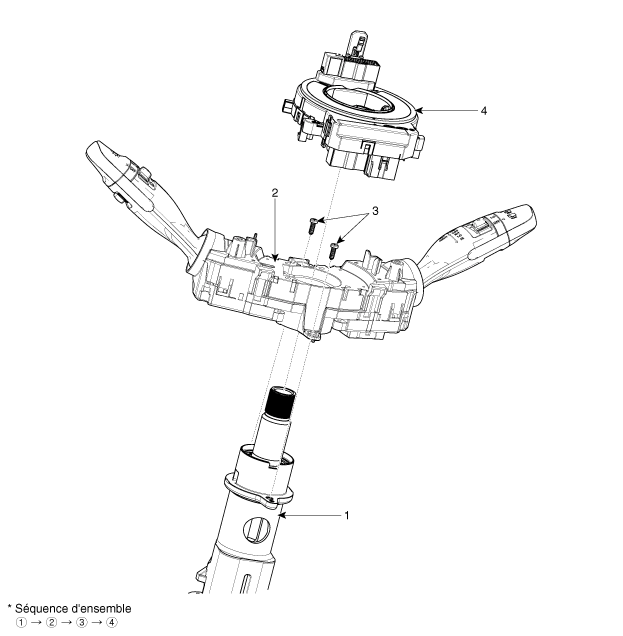

| Composants (1) |
| 1. Colonne de direction 2. Interrupteur multifonctions |
3. Vis 4. Ressort spiral |

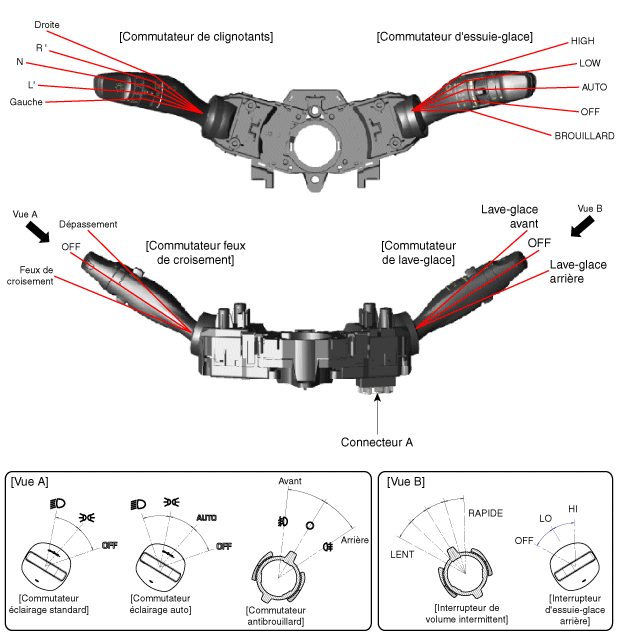

| COMPOSANTS (2) |
Spécifications
Spécifications
Élément
Spécifications
Tension nominale
12 V CC
Plage de la température de fonctionnement
...
Procédures de réparation
Contrôle
Vérification du commutateur multifonction
1.
Testez chaque position de l′interrupteur afin de vérifier que le circuit
n'est pas ouvert entre ...
