Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique de carrosserie / Audio / Composants et emplacement des composants

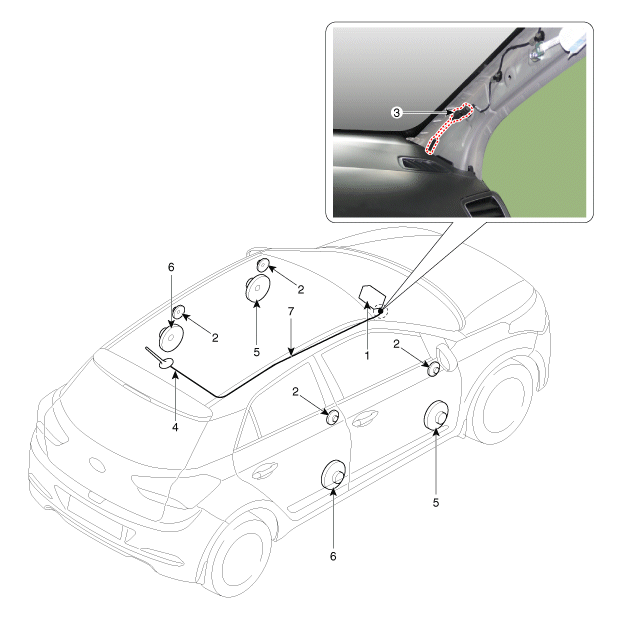

| EMPLACEMENT DES COMPOSANTS |
| 1. Unité audio 2. Haut-parleur aigü 3. Connecteur du câble de l'antenne 4. Antenne du toit (Radio) |
5. Haut-parleur de la porte avant 6. Haut-parleur de la porte arrière 7. Câble d'alimentation de l'antenne |
Spécifications
Spécification
Élément
Spécification
MODÈLE
RADIO/LECTEUR CD/MP3
ALIMENTATION LECTRIQUE
14,4 V CC
...
Unité audio Composants et emplacement des composants
COMPOSANTS
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
NON
CONNECTEUR A
CONNECTEUR B
1
Haut-parleur arrière g ...
