Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / SIÈGE ARRIÈRE / Composants et emplacement des composants

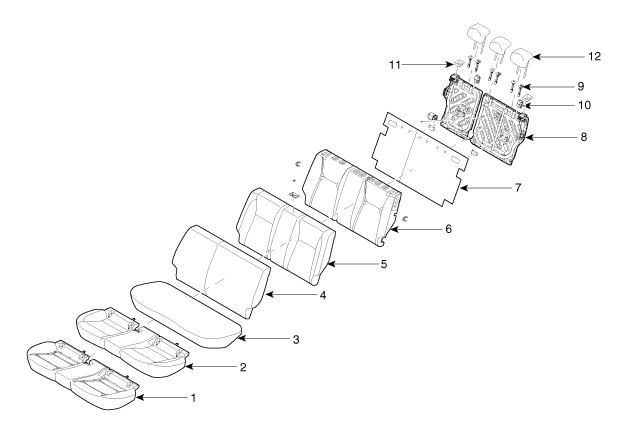

| COMPOSANTS |
| 1. Rembourrage du coussin de
siège arrière 2. Revêtement d'assise de siège arrière 3. Pare-poussières du coussin de siège arrière 4. Pare-poussières du dossier de siège arrière 5. Revêtement de dossier de siège arrière 6. Rembourrage de dossier de siège arrière |
7. Couvercle d'insertion de banquette
de dossier de siège arrière 8. Ensemble de l'armature du dossier de siège arrière 9. Guide d'appuie-tête de siège arrière 10. Garniture de l'ancrage 11. Cache escamotable 12. Appui-tête du siège arrière |
SIÈGE ARRIÈRE
...
Ensemble du siège arrière Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble du coussin de siège
arrière
2. Ensemble du dossier de siège
arrière
...
Autres materiaux:
Ensemble de pièces du plateau arrière Procédures de réparation
REMPLACEMENT
•
Portez des gants pour protéger vos mains.
•
...
Procédures de réparation
Contrôle
1.
Déposer l’ensemble de la console du plancher.
(Reportez-vous au groupe Carrosserie - "Console")
2.
Débranchez le connecteur de l'interrupteur ISG off (A).
3.
Retirez le co ...
