Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Couvercle supérieur d′auvent / Composants et emplacement des composants

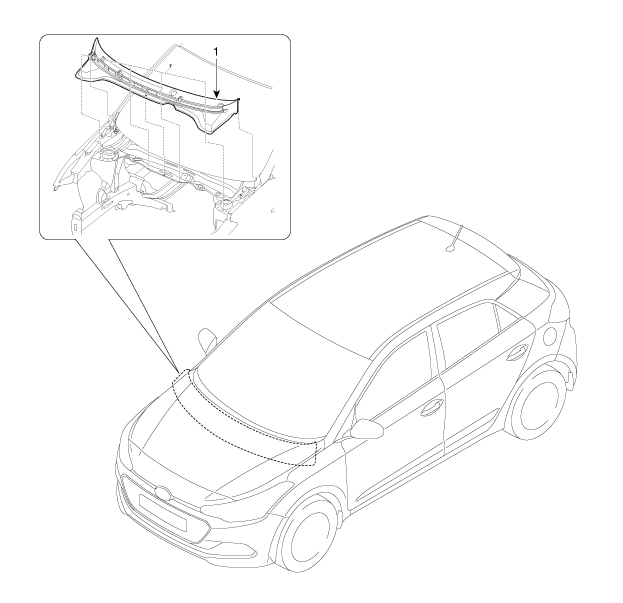

| EMPLACEMENT DES COMPOSANTS |
| 1. Couvercle supérieur de auvent |
Procédures de réparation
REMPLACEMENT
1.
Déposez le capuchon (A) et les écrous puis le bras d'essuie-glace (B).
Couple de serrage:
22,6 ~ 26,5 N.m ...
Autres materiaux:
Bouton Marche/arrêt Procédures de réparation
DÉPOSE
1.
Déconnectez la borne négative de la batterie.
2.
Enlevez l'unité de tête audio.
(Reportez-vous au groupe audio - "Unité audio")
3.
Retirez le bouton départ/arrêt (A) aprà ...
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
[Réservoir de carburant]
1. RESERVOIR CARBURANT
2. Flexible de remplissage de carburant
3. Flexible d’évent
4. Flexible de mise à niveau
5. Pompe à carburant
6. Canister
7. Bague de serrage de la pompe
...
