Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte arrière-gauche / Composants et emplacement des composants

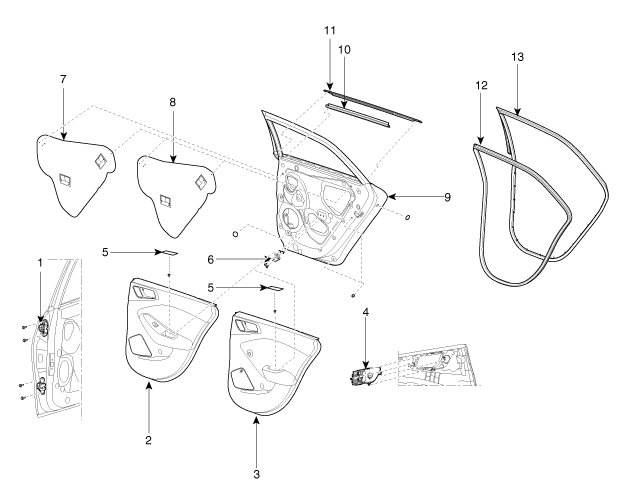

| COMPOSANTS |
| 1. Charnière de porte arrière 2. Garniture de porte arrière [type puissance] 3. Garniture de porte arrière [type manuel] 4. Poignée intérieure de la porte arrière 5. Bouchon "push-pull" de la porte arrière [type puissance] 6. Support de fixation de la garniture de porte arrière 7. Joint de la garniture de porte arrière [type puissance] |
8. Joint de la garniture de porte
arrière [type manuel] 9. Panneau de porte arrière 10. Caoutchouc d’étanchéité interne du puits de porte arrière 11. Caoutchouc d’étanchéité extérieur du puits de porte arrière 12. Caoutchouc d'étanchéité latéral de la porte arrière 13. Caoutchouc d’étanchéité latéral de porte arrière |
Procédures de réparation
RÉGLAGE
RÉGLAGE DE LA VITRE
•
Contrôler si le canal de coulissement de la vitr ...
