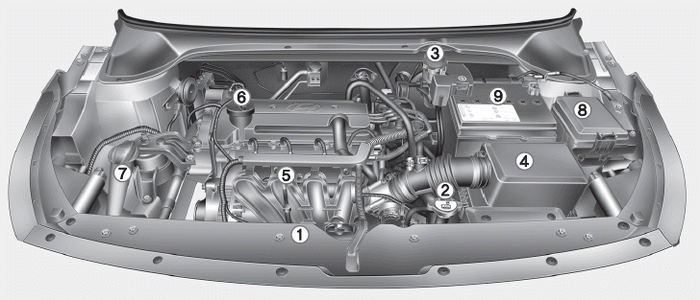

Moteur essence (1.25L)
1. Réservoir du liquide de refroidissement
2. Bouchon du radiateur
3. Réservoir du liquide de frein / d'embrayage
4. Filtre à air
5. Jauge d'huile moteur
6. Bouchon de remplissage d'huile moteur
7. Réservoir du liquide de lave-glace du pare-brise
8. Bloc de jonction de compartiment moteur
9. Batterie

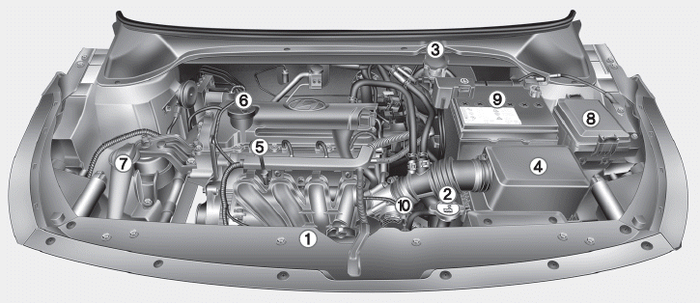

Moteur essence (1.4L)
1. Réservoir du liquide de refroidissement
2. Bouchon du radiateur
3. Réservoir du liquide de frein / d'embrayage
4. Filtre à air
5. Jauge d'huile moteur
6. Bouchon de remplissage d'huile moteur
7. Réservoir du liquide de lave-glace du pare-brise
8. Bloc de jonction de compartiment moteur
9. Batterie
10. Jauge de boîte automatique

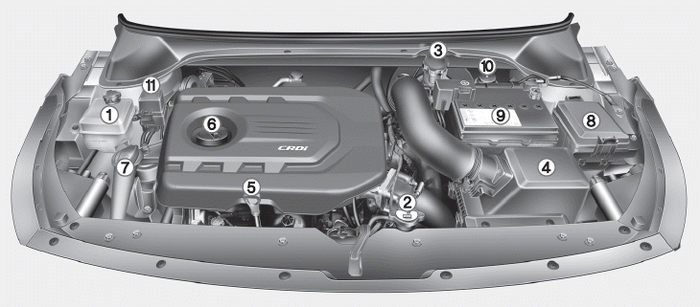

Moteur diesel
1. Réservoir du liquide de refroidissement
2. Bouchon du radiateur
3. Réservoir du liquide de frein / d'embrayage
4. Filtre à air
5. Jauge d'huile moteur
6. Bouchon de remplissage d'huile moteur
7. Réservoir du liquide de lave-glace du pare-brise
8. Bloc de jonction de compartiment moteur
9. Batterie
10. Filtre à carburant
11. Bloc de jonction diesel
À CAPTEUR D′IMPACT LATÉRAL (SIS) Description et fonctionnement
Description
•
Les capteurs d'impact latéral (SIS), installés sur la partie centrale
des modules de porte avant gauche et droit et les montaux centraux gauche
et droit, détectent l'impact latéral en cas de collision.
•
...
FREIN TAMBOUR ARRIÈRE Composants et emplacement des composants
COMPOSANTS
1. Ressort de rappel supérieur
2. Régleur du sabot
3. Levier de réglage
4. Pivot de blocage du segment
5. Ressort de fixation du segment
6. Sabot
7. Ressort de réglage
8. Ressort de rappel inférieur
...
