Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Commande de blocage d′allumage Diagrammes schématiques
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système d'embrayage / Système d'embrayage / Commande de blocage d′allumage Diagrammes schématiques

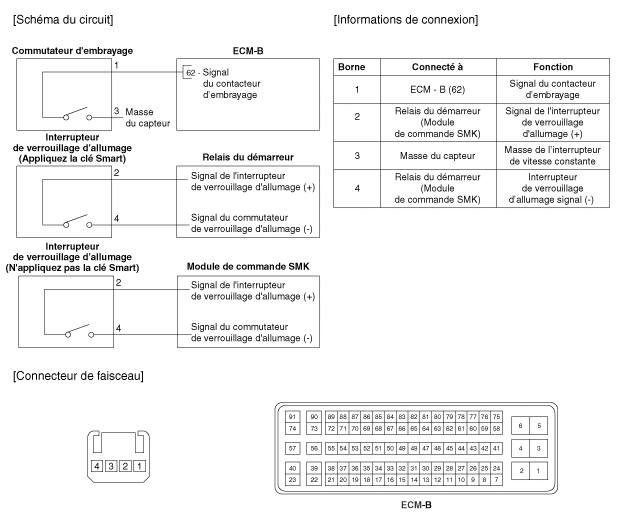

| Schéma du circuit |
Commande de blocage d′allumage Spécifications
Spécifications
Élément
Spécifications
Tension de fonctionnement
12 V CC
Force de fonctionnement
Po ...
Commande de blocage d′allumage Description et fonctionnement
Description
–
Le contacteur de verrouillage de l'allumage est monté sur la pédale
d'embrayage.
–
Le contacteur de verr ...
