Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Chauffage de siège Diagrammes schématiques
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique de carrosserie / Siège électrique / Chauffage de siège Diagrammes schématiques

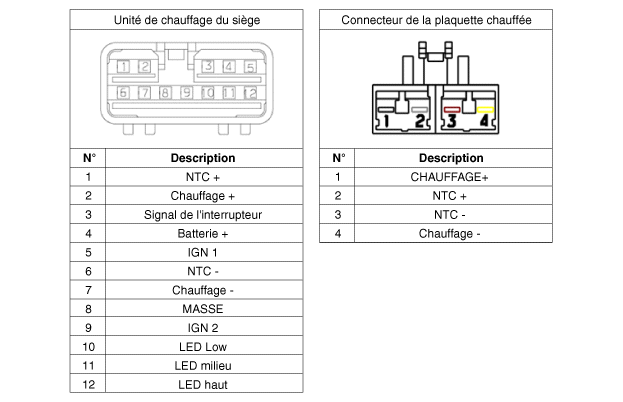

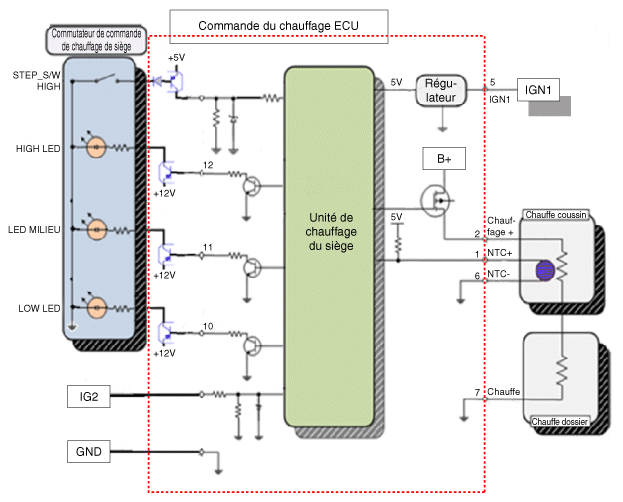

| Schéma du circuit |
Chauffage de siège Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
...
Chauffage de siège Procédures de réparation
Contrôle
Chauffage du siège avant
1.
Vérifiez la continuité et mesurez la résistance entre les bornes n°1
et n° 4.
Va ...
