Hyundai i-20 Manuel de l'utilisateur: Boîtier de fusibles du tableau de bord

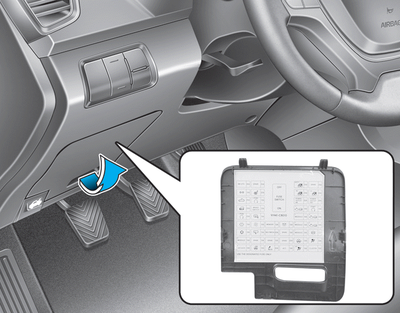

L'étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l'intérieur des couvercles des boîtiers de fusibles / de relais.
Renseignement
Toutes les descriptions de boîtiers de fusibles données dans ce manuel ne s'appliquent pas à votre véhicule. Ces informations sont exactes au moment de l'impression. Si vous examinez le boîtier de fusibles de votre véhicule, reportez-vous à l'étiquette du boîtier de fusibles.

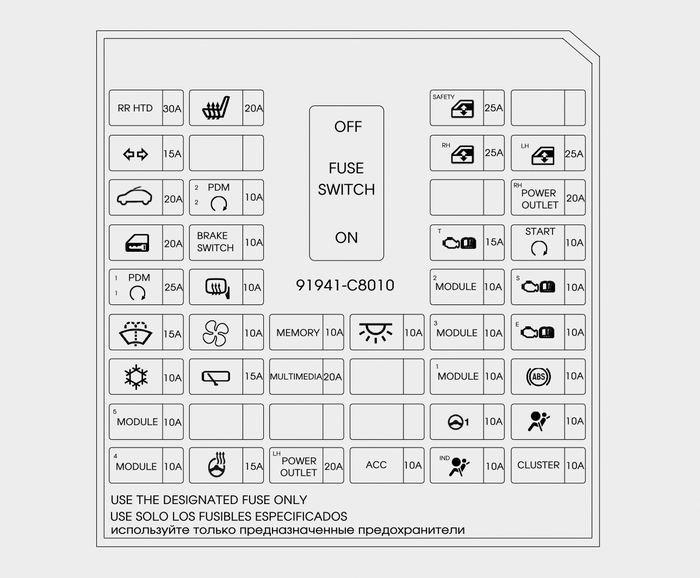

Panneau de fusibles intérieur du conducteur

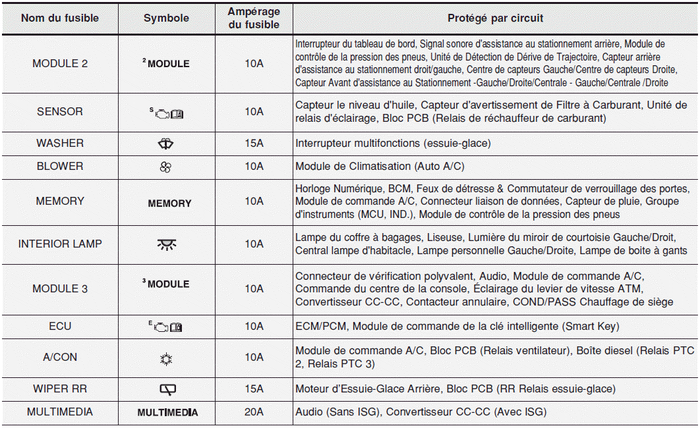

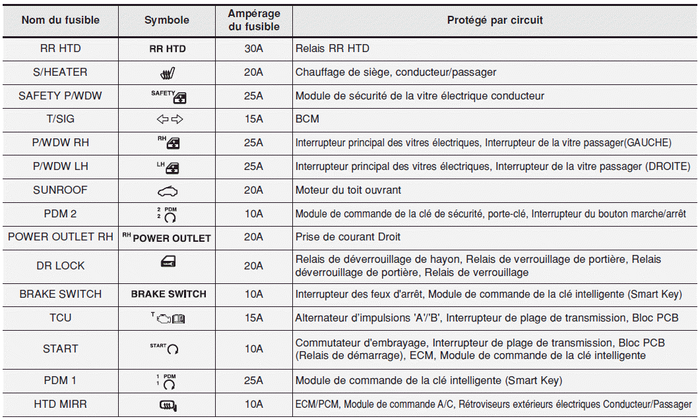

Panneau de fusibles intérieur du conducteur
Panneau de fusibles intérieur du conducteur
Boîtier de fusibles du compartiment moteur
L'étiquette de fusible / de relais indiquant le nom et la capacité du fusible
/ du relais figure à l'intérieur des couvercles des boîtiers de fusibles / de
relais.
Renseignement
...
