Hyundai i-20 Manuel de l'utilisateur: Boîtier de fusibles du compartiment moteur

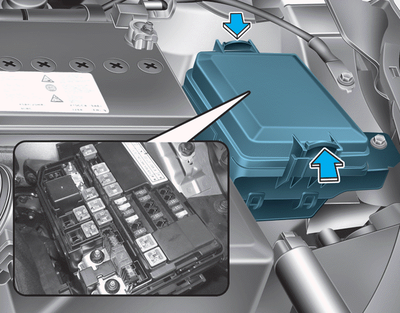

L'étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l'intérieur des couvercles des boîtiers de fusibles / de relais.

Renseignement

Toutes les descriptions de boîtiers de fusibles données dans ce manuel ne s'appliquent pas à votre véhicule. Ces informations sont exactes au moment de l'impression. Si vous examinez le boîtier de fusibles de votre véhicule, reportez-vous à l'étiquette du boîtier de fusibles.

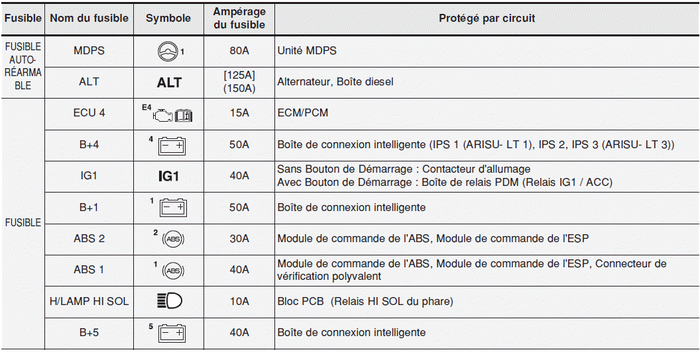

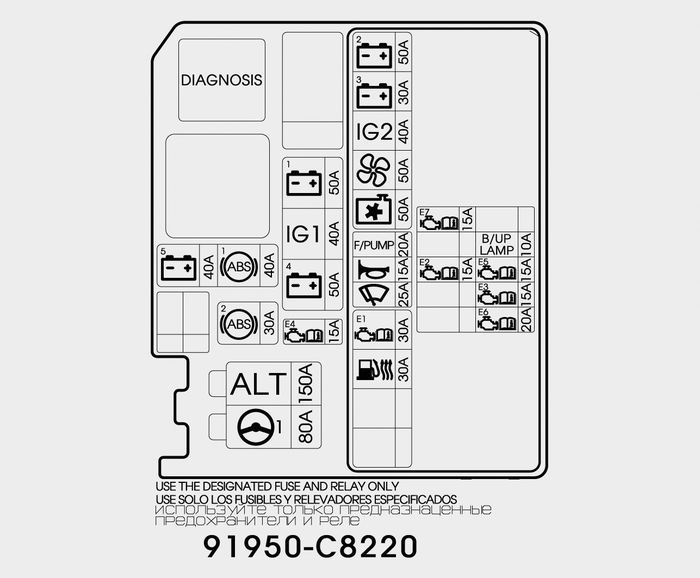

Boîtier de principal fusibles du compartiment moteur

[ ] : G4LA/G4LC & W/O ISG
( ) : D3FA/D4FC ou avec ISG

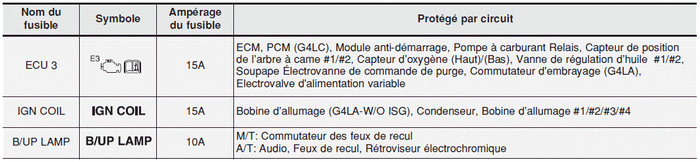

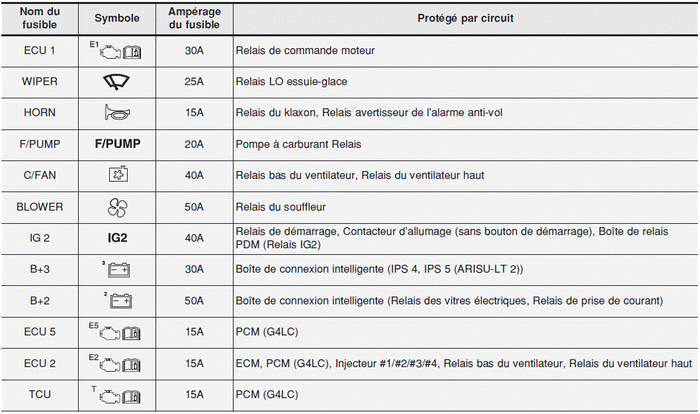

Bloc PCB (Moteur essence)

Bloc PCB (Moteur essence)

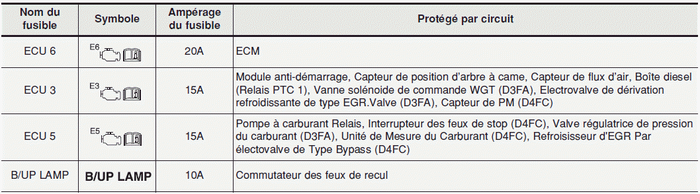

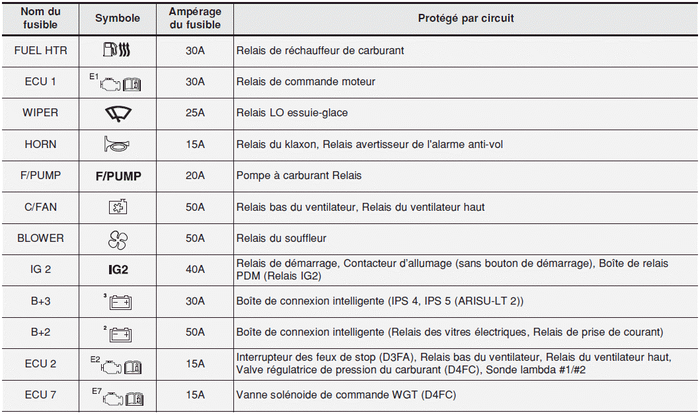

Bloc PCB (Moteur diesel)

Bloc PCB (Moteur diesel)
