Hyundai i-20 (GB) 2014-2022 Revue Technique Automobile: Boîte d'engrenage de direction Composants et emplacement des composants

Hyundai i-20 (GB) 2014-2022 Revue Technique Automobile / Système de direction / Direction assistée électrique / Boîte d'engrenage de direction Composants et emplacement des composants

COMPOSANTS

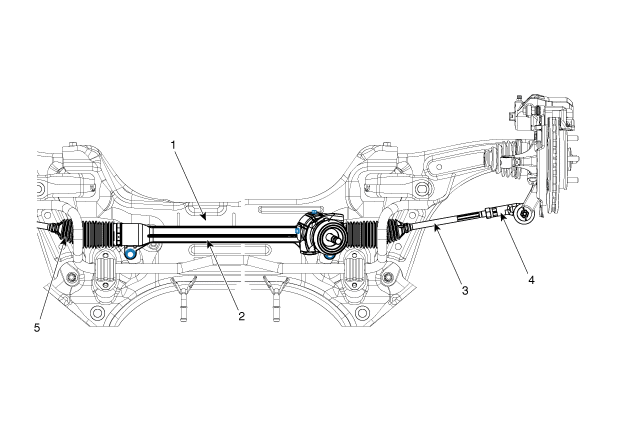

(CONDUITE GAUCHE)

1. Faux cadre avant
2. Boîtier de direction
3. Barre de connexion
4. Rotule de la bielle de connexion
5. Soufflets

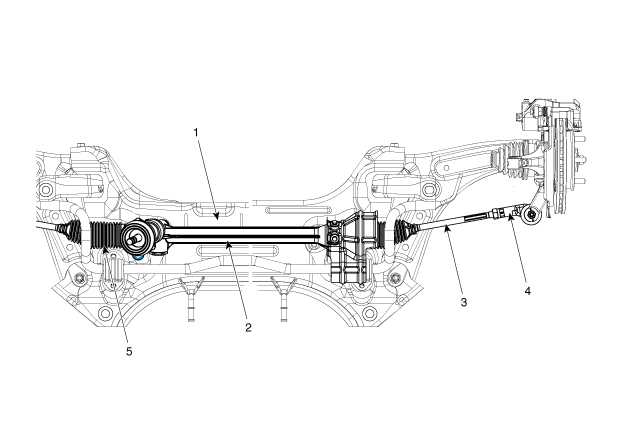

(CONDUITE DROIT)

1. Faux cadre avant
2. Boîtier de direction
3. Barre de connexion
4. Rotule de la bielle de connexion
5. Soufflets


Ne démontez pas la boîte de direction.
Lors du démontage de la boîte de direction, la qualité (bruit/propreté/fonctions) n'est pas garantie.
