Hyundai i-20 Manuel de l'utilisateur: Bloc de jonction diesel (Boîtier diesel)

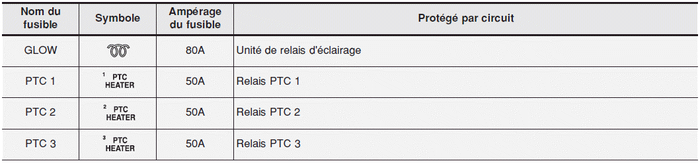

L'étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l'intérieur des couvercles des boîtiers de fusibles / de relais.
Renseignement
Toutes les descriptions de boîtiers de fusibles données dans ce manuel ne s'appliquent pas à votre véhicule. Ces informations sont exactes au moment de l'impression. Si vous examinez le boîtier de fusibles de votre véhicule, reportez-vous à l'étiquette du boîtier de fusibles.
Boîte diesel

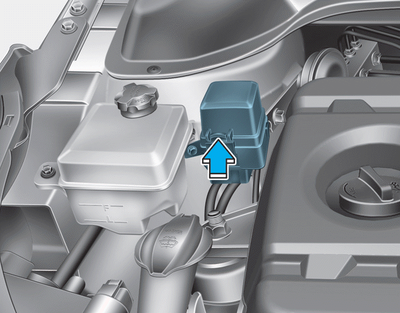

Boîtier de fusibles du compartiment moteur

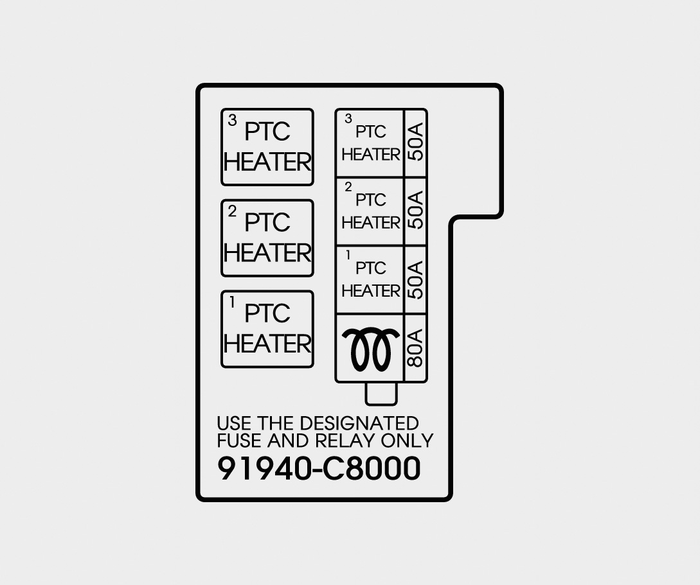

L'étiquette de fusible / de relais indiquant le nom et la capacité du fusible
/ du relais figure à l'intérieur des couvercles des boîtiers de fusibles / de
relais.
