Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Bloc de jonction (compartiment moteur) Composants et emplacement des composants

Composants et emplacement des composants

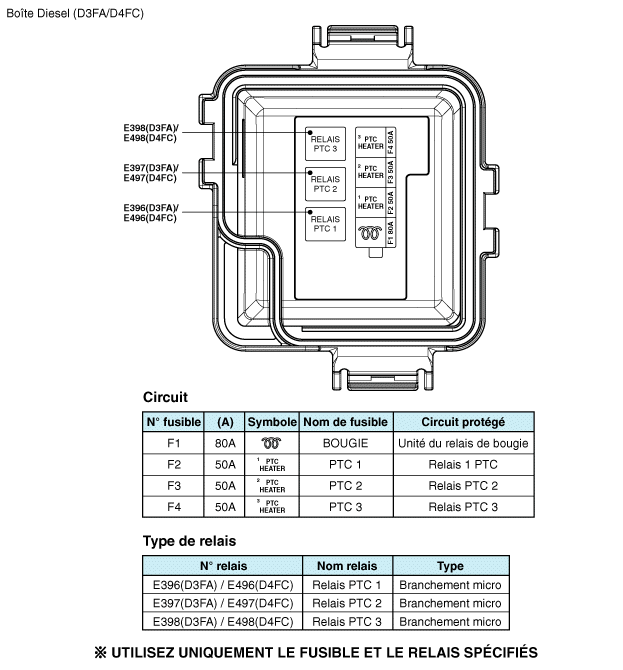

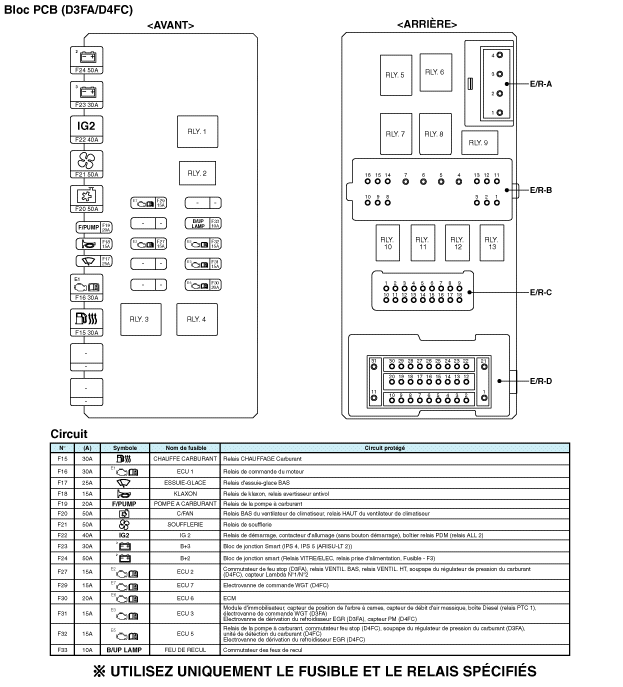

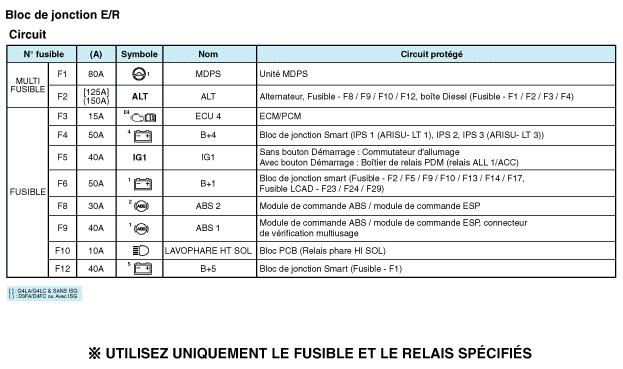

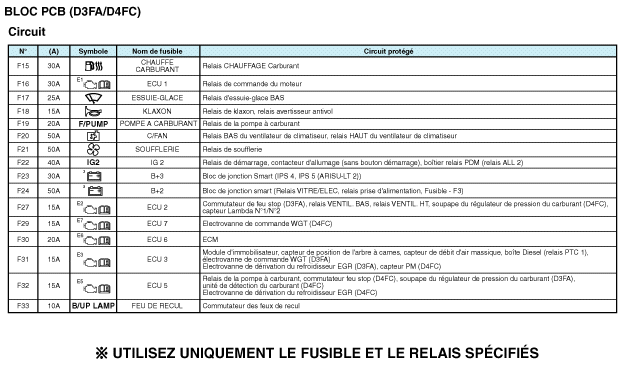

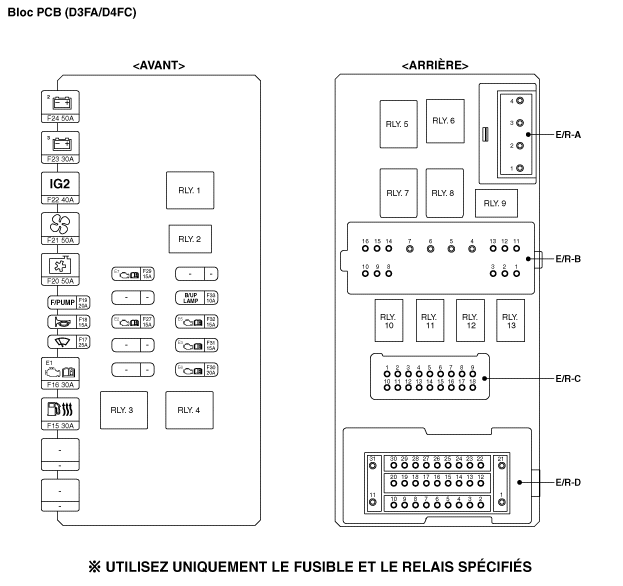

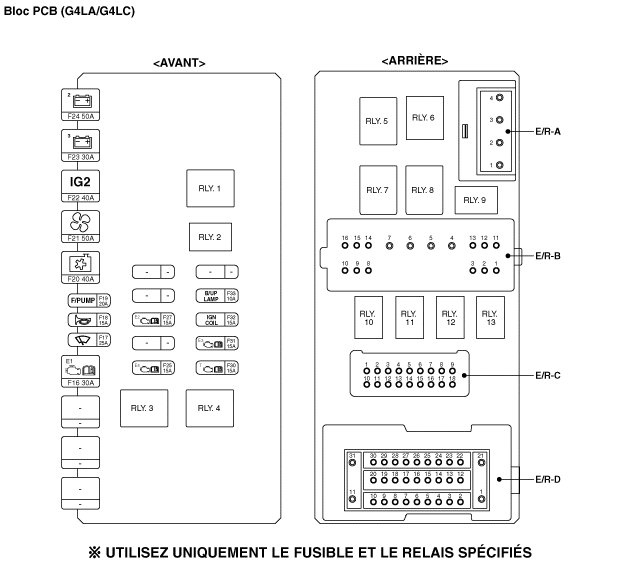

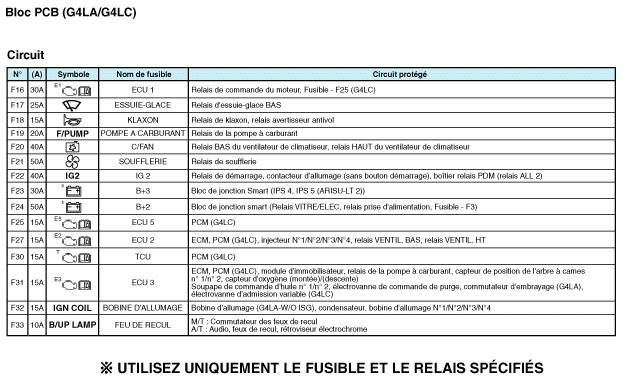

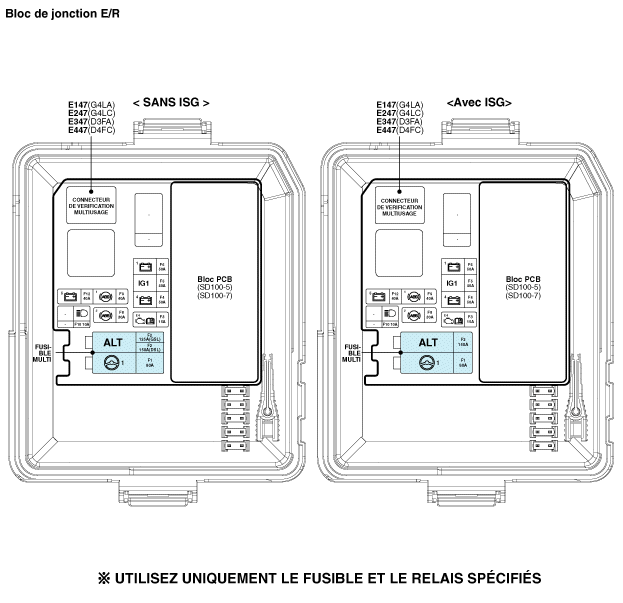

EMPLACEMENT DES COMPOSANTS [Bloc de jonction du local moteur] 1. Bloc de jonction du local moteur 2. Bloc de relais compartiment moteur ...

Bloc de jonction (compartiment moteur) Procédures de réparation

Contrôle Contrôle des fusibles 1. S'assurer que les porte-fusibles ne présentent aucun jeu et que les fusibles sont correctement fixés. ...
