Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: ATENNE DE TOIT Diagrammes schématiques
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Système électrique de carrosserie / Système AVN / ATENNE DE TOIT Diagrammes schématiques
| Schéma du circuit |

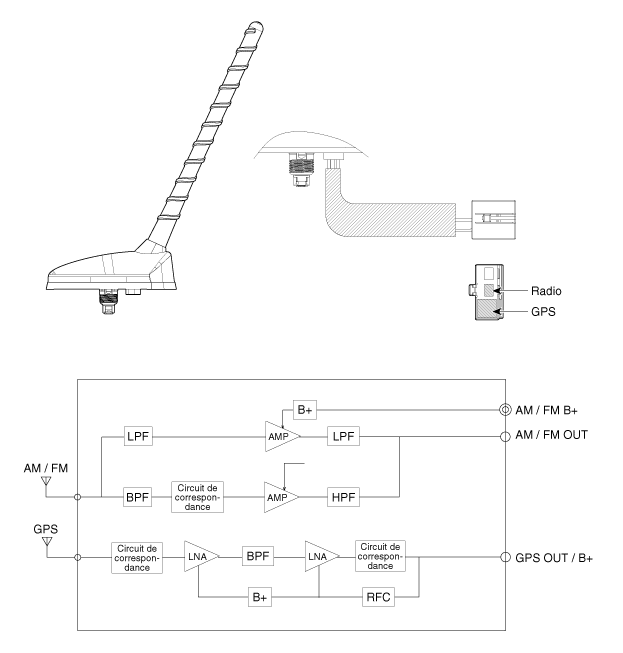

| [Radio + GPS] |

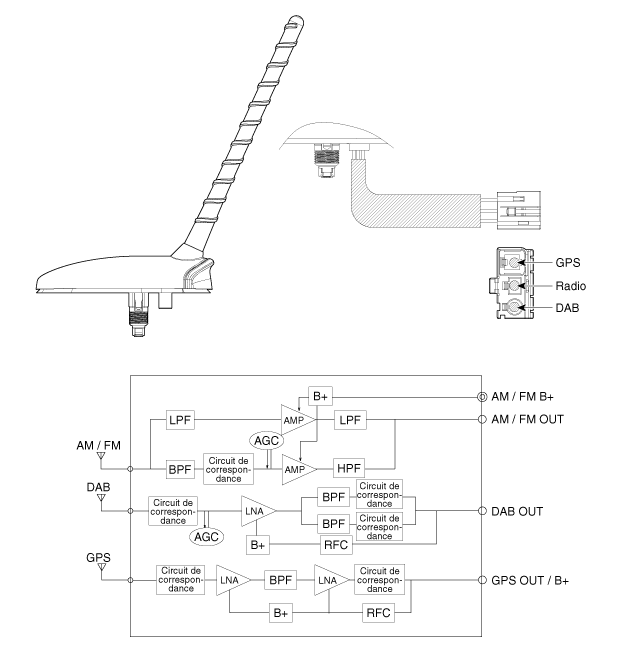

| [Radio + GPS + DAB] |
