| Description |
Le système de distribution par soupapes à variation continue (CVVT) avance ou
retarde le calage de soupape des soupapes d'admission et d'échappement en fonction
du signal de commande ECM calculé sur la charge et la vitesse du moteur.
En contrôlant CVVT, un écart ou un chevauchement de soupape apparaît, entraînant
une meilleure économie de carburant et une réduction des gaz d'échappement (NOx,
HC), améliorant les performances du moteur via la réduction de perte de pompage,
l'effet EGR interne, l'amélioration de la stabilité de combustion, l'efficacité
du volume et l'augmentation de l'expansion.
Ce système consiste Ã
| – |
la Soupape de Commande d'Huile CVVT (OCV) qui fournit l'huile moteur
au phaseur de came ou vidange l'huile moteur du phaseur de came conformément
au signal PWM (Pulsation avec modulation) de l'ECM,
|
| – |
Le Capteur de Température d'Huile CVVT (OTS) qui mesure la température
de l'huile moteur,
|
| – |
et le synchronisateur de came qui varie la phase de came en utilisant
la force hydraulique de l'huile moteur.
|

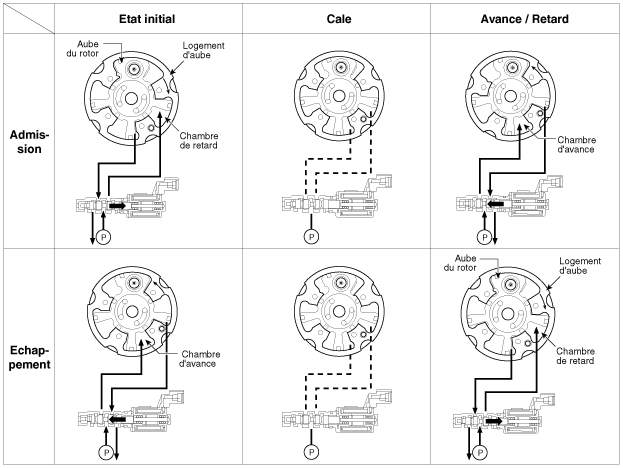

L'huile moteur libérée par la soupape de commande d'huile CVVT fait varier la
phase de came dans la direction avant (avance admission/retard échappement)
ou dans la direction opposée (retard admission/avance échappement) de la rotation
du moteur en faisant tourner le rotor branché à l'arbre à cames à l'intérieur
du phaseur de came.
| Principe de fonctionnement |

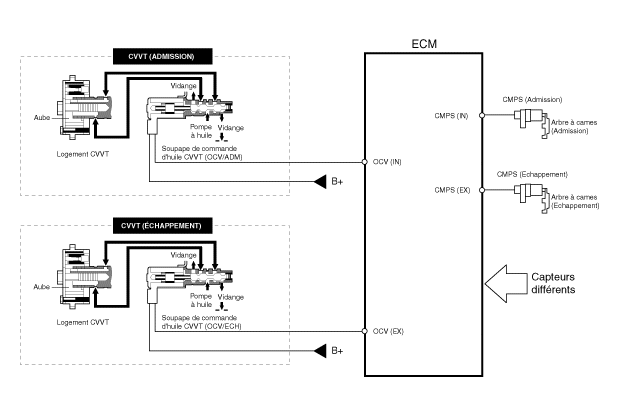

Le CVVT possède le mécanisme qui fait tourner la soupape du rotor avec la force
hydraulique générée par l'huile moteur fournie à la chambre d'avancement ou
de retardement conformément à la commande de soupape de la commande d'huile
CVVT.
| [Mode système CVVT] |
|
(1) Vitesse lente / Charge faible |
(2) Charge partielle |
|
|
|
|
(3) Vitesse lente / Charge élevée |
(4) Vitesse rapide / Charge élevée |
|
|
|
|
Conduite État |
Soupape d′échappement |
Soupape d′admission |
||
|
Soupape Distribution |
Effet |
Soupape Distribution |
Effet |
|
|
(1) Vitesse lente /basse charge |
complètement AVANCE |
* Écart de soupape * Amélioration de la stabilité de combustion |
complètement RETARD |
* Écart de soupape * Amélioration de la stabilité de combustion |
|
(2) Charge partielle |
RETARD |
* Augmentation du travail de détente * Réduction de perte au changement de charge * Réduction de HC |
RETARD |
* Réduction de perte au changement de charge |
|
(3) Vitesse lente /haute charge |
RETARD |
* Augmentation du travail de détente |
AVANCE |
* Prévention contre l'écoulement d'admission vers l'arrière (Amélioration
de l'efficacité du volume) |
|
(4) Vitesse rapide /haute charge |
AVANCE |
* Réduction de perte au changement de charge |
RETARD |
* Amélioration de l'efficacité du volume |
