Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: ALTERNATEUR Diagrammes schématiques

Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système électrique du moteur / Système de charge / ALTERNATEUR Diagrammes schématiques

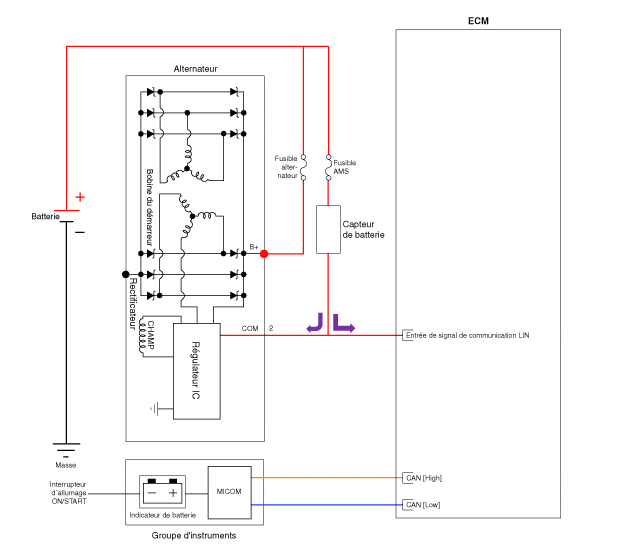

Schéma du circuit

•	Signal COM- Lors du contrôle de la tension générée, l'ECM envoie les données cibles de tension de l'alternateur par l'intermédiaire d'un signal PWM. (Haute tension : 4 V ou plus, basse tension: 2 V ou moins)

•	Borne B+ -La tension de sortie du générateur se déplace vers la batterie par l'intermédiaire de la borne B+.

ALTERNATEUR Description et fonctionnement

Description L'alternateur comprend huit diodes intégrées dont le rôle est de transformer le courant alternatif en courant continu. Par conséquent, le courant continu sor ...

ALTERNATEUR Procédures de réparation

DÉPOSE 1. Tournez le commutateur d'allumage sur OFF et déconnectez la négative de la batterie (-). 2. Déconnectez la borne de ...
