Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile: ALTERNATEUR Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2025 Revue Technique Automobile / Système électrique du moteur / Système de charge / ALTERNATEUR Composants et emplacement des composants

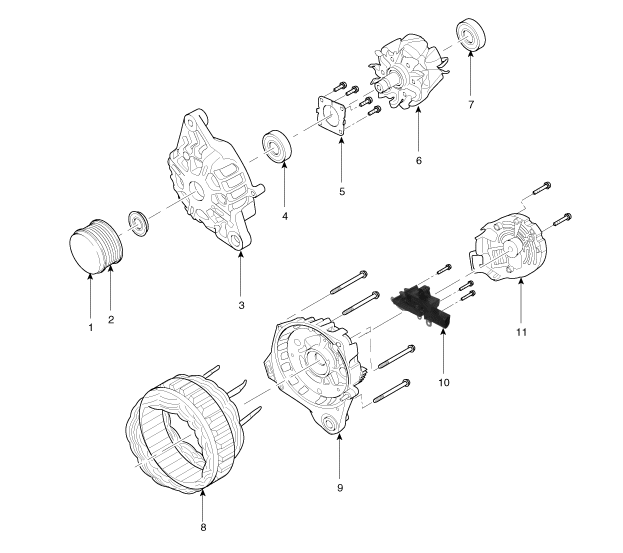

| composant |
| 1. Écrou 2. Poulie 3. Carter avant 4. Roulement avant 5. Retenue 6. Rotor |
7. Roulement
arrière 8. Stator 9. Carter arrière 10. Régulateur 11. Couvercle arrière |
ALTERNATEUR Spécifications
Spécification
â–· 13,5 V 130A [ISG]
Élément
Spécification
Tension nominale
13,5 V, 130A
Vitesse d'uti ...
ALTERNATEUR Description et fonctionnement
Description
L'alternateur comprend huit diodes intégrées dont le rôle est de transformer
le courant alternatif en courant continu.
Par conséquent, le courant continu sor ...
