Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: Activateur de la valve "wastegate" électrique (EWGA) Procédures de réparation

Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Activateur de la valve "wastegate" électrique (EWGA) Procédures de réparation

DÉPOSE
1.
Retirez le turbocompresseur.
(Reportez-vous au Système mécanique du moteur - "Turbocompresseur")
2.

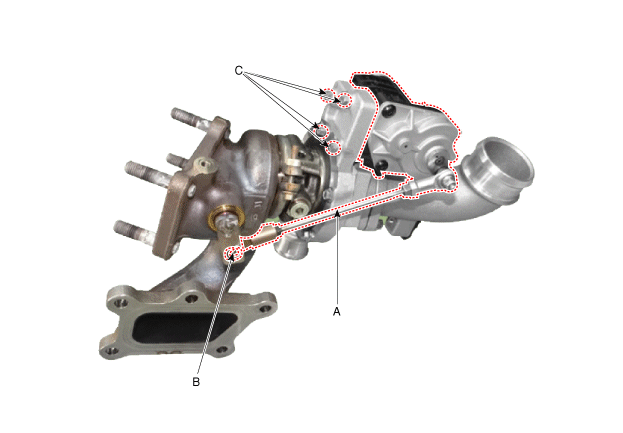

Déconnectez l'articulation de l'arbre (A) en déposant la bague C (B).
3.
Retirez l'actionneur de la soupape de décharge électrique en desserrant les boulons (C).

INSTALLATION

Installez le composant aux couples spécifiés.
Notez que des dommages internes peuvent se produire si le composant tombe. Si les composants sont tombés, contrôlez avant l'installation.
1.
Pour la pose, suivez la procédure inverse de la dépose.
Boulon de fixation de l'actionneur de la soupape de décharge électrique (EWGA) :
6,0 ~ 8,0 N.m (0,6 ~ 0,8 kgf.m, 4,4 ~ 5,9 lb-ft)
