| DIAGRAMME SCHÉMATIQUE |
| [COMMUTATEUR DU VOLANT DE DIRECTION CHAUFFÉ] |
| [Contrôleur du volant de direction chauffé] |
| [Garniture du volant de direction chauffé] |

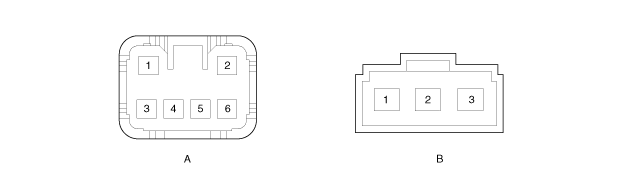

| FONCTION DE LA BORNE |
| [COMMUTATEUR DU VOLANT DE DIRECTION CHAUFFÉ] |
| [Contrôleur du volant de direction chauffé] |
|
Élément |
Broche |
Fonction |
|
A |
1 |
Ignition 2_Heated handle power |
|
2 |
masse |
|
|
3 |
Ignition 2_Heated handle power |
|
|
4 |
LED |
|
|
5 |
À interrupteur |
|
|
6 |
- |
|
Élément |
Broche |
Fonction |
|
B |
1 |
CHAUFFAGE |
|
2 |
NTC |
|
|
3 |
masse |
| [Garniture du volant de direction chauffé] |
|
Broche |
Fonction |
|
1 |
CHAUFFAGE |
|
2 |
NTC (-) |
|
3 |
Masse (Chauffage) |
|
Masse (NTC) |
Volant de direction chauffé Description et fonctionnement
Description
1.
Unité de commande de la direction chauffée
Type
TEMPÉRATURE
Remarques
...
Volant de direction chauffé Spécifications
Spécifications
Élément
Spécification
Tension
13,5 ~ 16,0 V
Résistance de la plaquette chauffée
1 ...
