DÉPOSE
(CONDUITE GAUCHE)
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Tirez vers le haut le verrouillage du connecteur HECU, puis débranchez le connecteur.
3.
Débranchez les conduites de frein de HECU en desserrant les écrous dans le sens inverse des aiguilles d'une montre à l'aide d'une clé tricoise.
Couple de serrage :
A : 12,7 ~ 16,7 N.m (1,3 ~ 1,7 kgf.m, 9,4 ~ 12,3 lb-ft)
B : 18,6 ~ 22,6 N.m (1,9 ~ 2,3 kgf.m, 13,7 ~ 16,6 lb-ft)

4.
Desserrez les écrous de support HECU (A), puis déposez l'HECU et le support.
Couple de serrage :
16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgf.m, 12,3 ~ 18,8 lb-ft)


•
Ne tentez jamais de démonter l'HECU.
•
L'HECU doit être transportée et entreposée.
•
Ne jamais soumettre l'HECU à des chocs.
(CONDUITE DROIT)
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Tirez vers le haut le verrouillage du connecteur HECU, puis débranchez le connecteur.
3.
Débranchez les conduites de frein de HECU en desserrant les écrous dans le sens inverse des aiguilles d'une montre à l'aide d'une clé tricoise.
Couple de serrage :
12,7 ~ 16,7 N.m (1,3 ~ 1,7 kgf.m, 9,4 ~ 12,3 lb-ft)

4.
Desserrez les écrous de support HECU (A), puis déposez l'HECU et le support.
Couple de serrage :
16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgf.m, 12,3 ~ 18,8 lb-ft)


•
Ne tentez jamais de démonter l'HECU.
•
L'HECU doit être transportée et entreposée.
•
Ne jamais soumettre l'HECU à des chocs.
INSTALLATION
1.
Pour la pose, suivez la procédure inverse de la dépose.
2.
Serrez au couple spécifié les boulons et les écrous de fixation de l'HECU.
3.
Après l'installation, purgez le système de freinage.
(Voir Système de freinage - "Purge du système ABS")
4.
Branchez GDS au connecteur de transmission des données qui se trouve en dessous du tableau de bord.
5.
Sélectionnez et utilisez conformément aux instructions affichées sur l'écran de GDS.

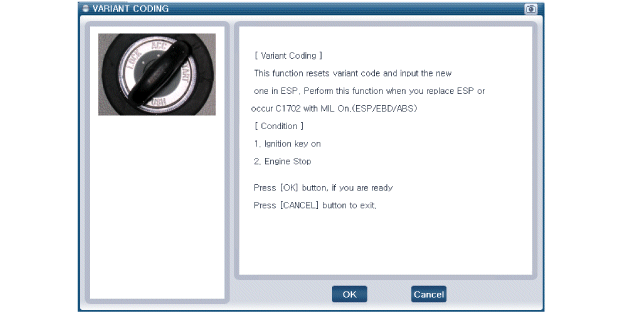

[CODAGE DE VARIANTES]

[Réinitialisation de la configuration de détection auto]

[Calibrage du capteur G longitudinal]

[CALIBRAGE SAS]
