Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Procédures de réparation
Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / HAYON / Procédures de réparation
| RÉGLAGE |
| 1. |

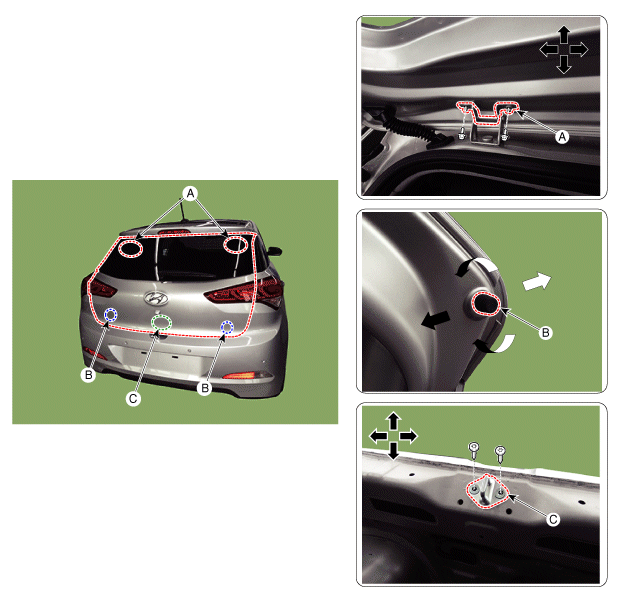

Après avoir desserré le boulon de fixation de la charnière du hayon
(A), réglez le hayon en le déplaçant vers le haut ou le bas, ou de droite
à gauche.
|
| 2. |
Réglez la hauteur du hayon en tournant les butées de fermeture du hayon
(B).
|
| 3. |
Après avoir desserré les boulons de fixation de la gâche du hayon (C),
réglez la gâche du hayon en la déplaçant vers le haut ou le bas, ou
de droite à gauche.
|
HAYON
...
Ensemble de pièces du plateau arrière Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble du hayon
...
