Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile: Rétroviseur extérieurs Procédures de réparation

Hyundai i-20 (GB) 2014-2026 Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Rétroviseur / Rétroviseur extérieurs Procédures de réparation

REMPLACEMENT

•	Portez des gants pour protéger vos mains.

•	Si on fait levier à l'aide d'un tournevis à bout plat, il faudra l'envelopper avec un ruban de protection, pour éviter tout dommage.

•	Faites attention de ne pas rayer la surface de la carrosserie.

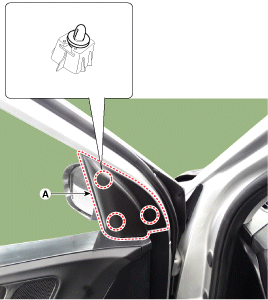

1.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture intérieure du rétroviseur avant (A).

2.	Déconnectez le connecteur du rétroviseur extérieur (A).

Après avoir débranché les écrous de fixation, enlever le rétroviseur externe (B).

Couple de serrage:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacez tout clip endommagé.

Rétroviseur extérieurs Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Rétroviseur extérieur ...

[Rétroviseur intérieur arrière] Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Rétroviseur intérieur ...
