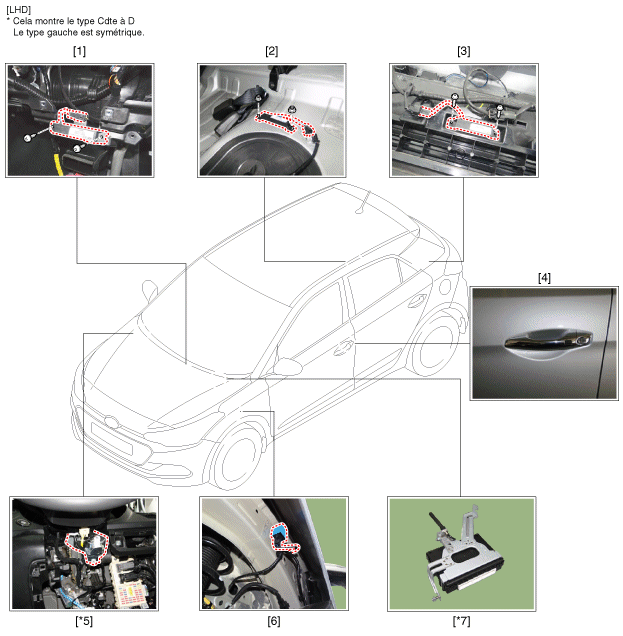

EMPLACEMENT DES COMPOSANTS |
1. Antenne intérieure 1 2. Antenne intérieure 2 3. Antenne du pare-chocs 4. Poignée extérieure de porte |
5. Dispositif clé smart 6. Avertisseur sonore 7. Verrouillage de la colonne de direction électronique (ESCL) |
